长虹2936FD彩电雷击后三无
来源:本站整理  作者:佚名  2011-06-09 07:24:40



  此机电源部分已修正常,就是行不起振,更换了小信号处理集成块OM8839也不行。

  上电开机,待机指示灯壳,按遥控器开机键无反应。断电开壳,见OM8839已换成TDA8843,并装了插座。该机是长虹系列CH-10机芯,采用飞利浦TDA8843(OM8839)小信号处理集成块,长虹掩膜的专用电脑块CHTO818,IIC总线控制,伴音控制用TDA9859。其检查维修思路和非总线控制的机子不一样,不仅行、场启动电路及各种电压要正常,还受IIC总线控制。

  查CPU的5V电源正常,复位电压正常,待机控制端可随遥控器操作升降,+B1电压也随遥控器开机键的按动在15V~125V之间升降,8V启动电源也正常。但待机指示灯不熄灭,行场不起振。

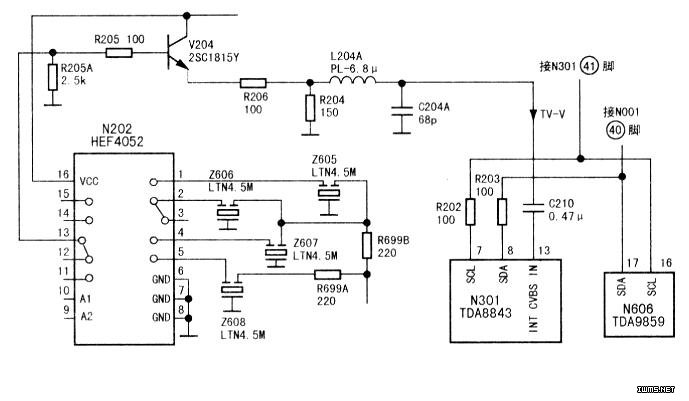

  查IIC总线,该机型CPU有两组总线输出,(11)、(12)脚下所挂存储器24CO4电压在3.8V左右波动,正常:(39)、(40)脚下挂TDA8843和TDA9859。测TDA8843(7)脚电源在2,9V左右波动,(8)③脚为OV,查CPU(39)脚在2.9V波动,(40)脚为OV,查上拉电阻和接地电容都正常。断开(40)脚串接电阻,该脚电压立即升到3.O5V且波动。至此,可知CPU工作正常,问题出在下挂的集成电路上。测TDA9859总线输入端(17)脚为3.05V正常,(16)脚为OV,当划断(16)脚时行、场电路立即起振,屏幕出现光栅,行不起振故障原因终于找到——原来是伴音控制块TDA9859的总线输入端(16)脚对地短路(电路见图)。看来总线控制机芯和非总线控制机芯的故障查找、判断大有不同,行、场起振除工作电压正常外,还须总线控制正常才能起振。

  光栅虽然出现了,但却是白板,接上天线收不到信号。困该机是雷击形成的故障,故怀疑高频头和前置中放有故障。用测最、代换等方式没有排除,用VCD从AV端子输入也无信号,怀疑是制式转换电路的问题,更换HEF4052无效。又怀疑TDA8843有问题,把它换成原机OM8839,开机有雪花点,接上信号行、场不同步,也无伴音。图像声音不正常,估计是总线设置错误造成的。进入总线S状态,查各项数据并设置正常,图像还是不同步。测OM8839各脚电压,(8)脚比正常低2V,试在(8)脚和8V电源间接一只1OkΩ电阻,开机无效。拆去电阻,把集成块插座(12)脚附近的几个焊点补焊一遍后开机。图像色彩都正常,原来图像不同步是集成块插座假焊造成的。

  换上原先无雪花点的TDA8843,图像彩色都正常。无伴音是TDA9859的问题?那可是才换的新块子。功放都正常,查总线没问题,各脚电压基本与资料相符。用数字表测(16)脚电压为2.O3V且波动,用指针表测为OV,不对,查电路,发现(16)、(17)脚是TDA9859的总线数据与时钟端。(16)脚在开始查行、场不起振时切断了,焊牢开机,伴音恢复正常。

  因该机是雷击的故障,VCD已被击坏,此机的AV输入亦可能损坏。接上信号,转换到AV1、AV2、AV3、S端,果然图声全无。更换HEF4052,接上信号,开机图声正常。原机装的OM8839是否也损坏?换上一试,TV状态图、声、彩色都正常,AV状态有声无图,测其(17)脚的AV输入端电压为OV而非3.4V,测电阻也是OΩ,换下测(17)、(44)脚地已短路损坏。令人不可思议的是,此机的电源、AV输入、伴音控制电路全被击坏,而比它娇贵得多的CPU、高频头却大难不死,小信号处理块OM8839仅(17)脚AV输入端损坏。

  通过此例的维修,对IIC总线控制的电路有了进一步的认识和理解,特别是进入维修状态时,有的存储块(本机24CO4)不好进入,可关机拆去存储块,装上8脚插座开机,此时不用按遥控器“开机”键即自动开机,各项设置全在最大63上,按住遥控器的“音量”键不放,直到音量字符消失,再按“静音”键的同时按本机的“ME”键,屏幕上无任何字符显示,按“红色”键或“绿色”键即显示相应的字符,即进入维修状态,插上存储块即可参照资料调整数据。其他机型是否如此尚需验证。另外,IIC总线直流电压并非有些资料上的3V多点,而是一高一低,即TDA8843(7)脚在3.O5V左右,(8)脚在2.9V左右,数字表与指针表基本相同。
