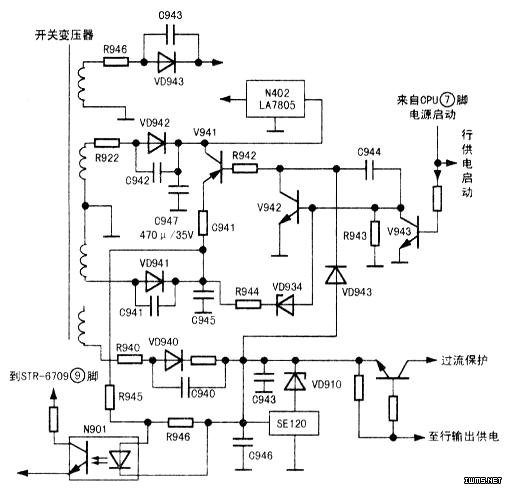

开壳检测交流220V整流滤波电路，有300V直流电压。开关电源模块STR-6709供电端（9）脚有6V~7V变化的电压，其他八只脚都无电压。测最开关变压器输出端电压，如图所示。

　　VD940二极管主输出电压只有20V左右，其他3组电压为2V~8V左右，怀疑某组电压负载过重。关机检查各组输出，测量整流二极管负极对地电阻，均有较大阻值，并有充放电现象，说明无短路属正常。从电路板正面检查，发现VD942整流二极管负端所接电容C947（470μF/35V）顶部鼓起。焊下测量已漏电，更换后加电测量各组电压仍是原样，怀疑行输出二次电压有问题。将行供电断开，接一只1OOW灯泡，开机测量各组电压仍很低。将假负载去掉接通行供电，将CPU（7）脚断开，开机电源启动，光栅正常，但不到一分钟就冒烟，马上关机，发现刚换上的C947电容顶部又鼓起,怀疑此电容耐压低（是35V）。换上一只耐压50V电容，开机后电容不发热冒烟，瞬间听到高压启动声，待机灯壳，但无光栅灯丝也不亮，判断行不工作。测量各组输出电压，主电压为148V，VD941二极管输出为70V，VD942输出为68V，查资料知，VD942输出电压应在14V左右。后将CPU（7）脚接通，开机，电源能启动，但仍无光栅、行不工作，怀疑小信号处理集成块无行输出信号。测小信号集成块N301（35）脚果然无供电电压，测CPUN601供电5V只有3V,怀疑N402三端稳压器坏，更新后开机测N402稳压器输出仍是3V，但输入高达68V，正常输入电压应在14V左右，分析三端稳压器N402（LA7805）由于输入电压过高，自动保护。14V电压变成68V是很不正常的。进一步测量有关电路发现V941三极管三个极都为68V左右，怀疑是此管坏后将发射极70V电压引入集电极所致。但焊下V941测量却没有坏，检修陷入困境。

　　再次测量V941，发现基极与发射极有2V的反向电压，V941发射结加反向电压，此管应是截止，为什么会导通呢？又检查与之直接耦合的两只三极管V942、V943正常。为判断V941是导通还是截止，于是将V941基极与发射极短路一下，此时电视机正常了。测各组电压，VD942输出为14V，VD941输出为65V，主电压为138V，三端稳压器N402输出为5V，行振荡供电N301（25）脚为8V，用道控器开/关机正常。心想没发现问题电视机好了，可能是接触不良引起，将电源关掉又开机。旧病复发，又短路V941发射极与基极，电视机又正常了。判定有寄生波加入V941管，产生自激振荡。用一只0.1μF/50V电容跨接在V941基极与发射极之间，故障彻底排除。

　　分析VD941滤波电容C945（10μF/160V）可疑性最大，之前也焊下检查过，未发现问题。果断将C945更新，去掉刚跨接的0.1μF电容，电视机正常工作了，将拆下的电容反复测量不漏电。与正常电容比较，充放电容量也差不多，后仔细观测，发现电容正极脚跟有一小点白色物质，断定是电容漏液了。原来此电容加电后性能变劣，滤波不良，高次谐波加入V942基极，经V942放大输入V941基极，在开机瞬间使V941自激而导通，将发射极70V电压引入集电极，使VD942二极管截止，70V电压，将C947（470μF/35V）电容击坏鼓起；正常情况下V941不会饱和导通。测量V941发射结的反压是假现象，系振荡引起。另外，V941自激使CPU来的开/关机信号无效，造成不能开机故障。康佳P21SA39O型彩电LA76931A损坏的应急处理。
