创维29D98HT彩电黑屏
来源:本站整理  作者:佚名  2011-06-09 07:26:35



  创维29D98HT型彩电黑屏故障率,在6D85(采用LG显像管)机芯中比较高。出现这种故障时,有时有伴音,有时无伴音,有时高压一直比较正常,有时高压产生后几秒内就消失。

  开始怀疑是场部分故障,可是观察场块TDA8177已更换过了,测量场输出并没有直流电压输出,测量RGB三枪电压开始为185V,然后下降到165V。可见三枪并没有截止,灯丝电压正常,测量加速极电压为OV。拔下CRT管座,测量加速极电压为355V,判定CRT加速极和显像管地之间短路。在路测量,发现CRT(7)、(9)脚间有电阻,且正反向电阻不一样。打电话询问创维售后维修人员,回答是此种显像管就是这样的。

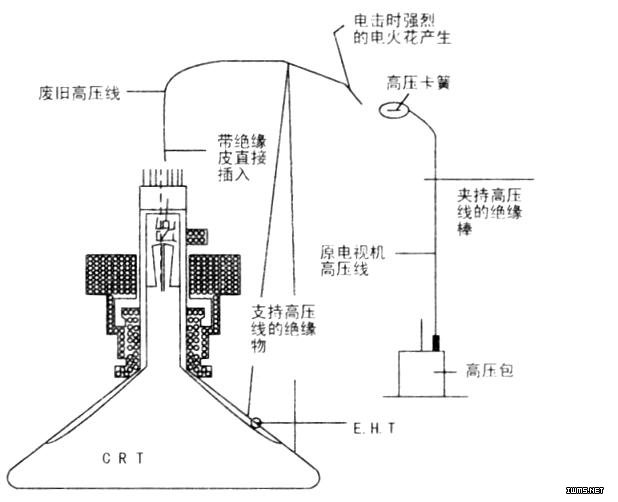

  于是想到用电击法修复显像管。技下原来的管座,另用一个管座插好,事先在灯丝接地脚和加速极焊妤引线。灯丝接地脚接显像管外层石墨层,加速极通过开关接视放电压,接通电视机电源,产生高压后,连续开、关几次试机,还是黑屏,看来只有用高压来电击了。灯丝接地脚接显像管外层石墨层,加速极接一根绝缘性能好的导线,用高压棒支起悬空,小心地取下高压帽,放在悬空的加速极连线附近,开机,逐渐用高压帽里面的卡簧靠近悬空的加速极连线,打火两三次,就可以恢复原来的电路试机了(操作示意图见图)。
