立邦牌EC18LD电磁炉间断加热
来源:本站整理  作者:佚名  2011-06-09 07:26:49



  此电磁炉有时能正常加热,间断加热时温度指示灯不亮,正常加热时温度指示灯亮。

  根据以往经验,电磁炉间断加热原因有十线路存在接触不良:2.炉面温度检测热敏电阻损坏过热保护;3.IGET管散热不良过热保护;4.电流检测回路不良等。

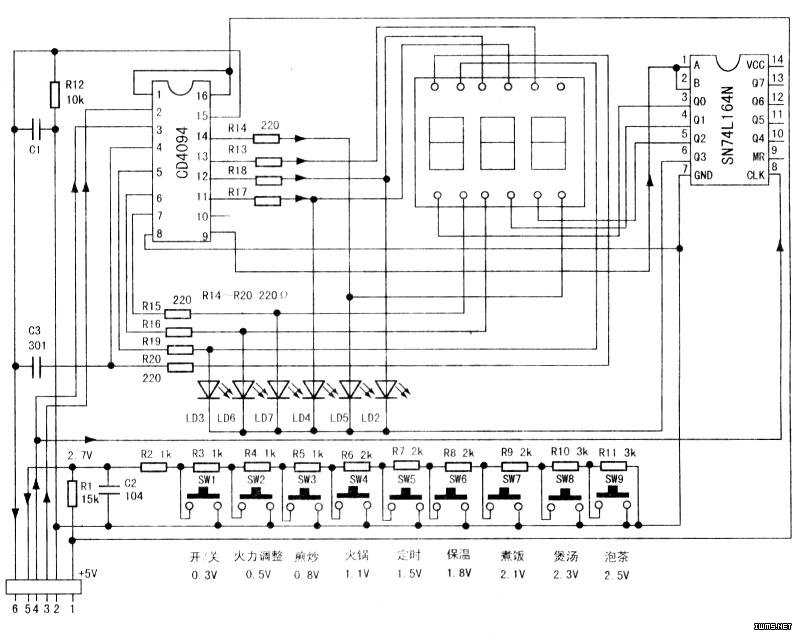

  查遍所有可疑元件均不能排除故障。检测+12V、+5V电源电压正常,代换风扇试机故障依旧,维修陷入困境。后来,在一次试机过程中发现,按动面板“火锅”键时,没有显示火锅(火锅指示灯不亮),而数码管却显示定时时间,有时还显示煎炒(煎炒指示灯亮),有时什么也不显示,但偶尔也可以正常加热,心想是不是面板按键不良,导致CPU接收错误指令引起的呢?焊下面板“火锅”按键,用万用表电阻挡测量其接通时有忽大忽小的阻值,正常应为OΩ。将其他按键焊下测量,都有不同程度的忽大忽小的阻值,说明已经损坏。更换全部按键后上电试机,故障彻底排除。根据控制面板实物绘出原理图如图所示。
