此机采用LA7680单片机，仔细观察，发现是在开机几分钟后，图像和蓝屏才交替出现。据用户讲，曾找人修了一次，不但故障没有排除，图像质量也不理想了。一般来讲，这种情况往往是中周失谐造成不锁台或漏台现象。开机检查，发现中周被动过，磁芯也被调碎。根据经验，长虹A3机芯（单片LA7680机芯）的两只中周没有内附电容，采用外附瓷片电容。用半自动搜台，发现搜台不在最佳位置，看来中周已经调乱。焊下中周，将调碎的磁芯换掉，仔细调试，确定搜台已在最佳的效果，但仍有很多台漏存，H波段比L波段要严重得多，图像和蓝屏交替的故障丝毫没有改善，且每次漏存的频道不一样。再次反复细调中周，故障还是没有改善，最后确认蓝屏可能另有原因。

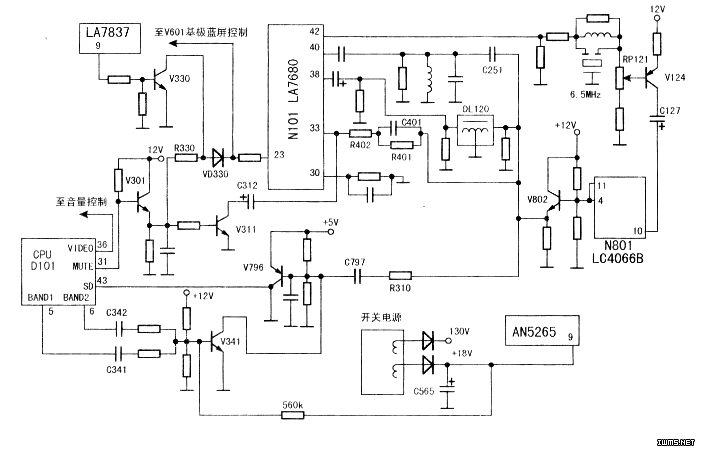

　　该机蓝屏控制电路如图所示。视频全电视信号由N101（42）脚输出，经6.5MHz谐波器，通过V124视频放大后送电子开关N801（10）脚，在TV状态下由（11）脚输出视频信号到V802的基极，V802的输出分四路：一路通过色度带通滤波器进入N101（40）脚进行色度处理；第二路经延时电路进入N101（38）脚的亮度处理电路；第三路经C401、R401、R402等进入（33）脚的同步分离电路；第四路经C797、R310耦合到V796的基极，由V796的集电极输出识别信号进入CPU（43）脚——SD信号检测端，作为搜索节目识别信号和无信号静音静噪识别控制信号。V796及其外围电路组成同步分离电路。当V802输出的负极性视频信号到来时，CPU（43）脚为低电平0.56V，其静嗓输出端（31）脚为低电平，电视机正常工作；当无正常的视频信号时，（43）脚为高电平1.2V，CPU（31）脚为高电平，经V301使V311饱和导通，V311c极接C312将通过V311c-e结到地，又由于N101（33）脚又通过C312接在V311c极，这样N101（33）脚经C312交流短路，即同步分离输入端无信号输入（也无杂波信号），导致（24）脚输出直流电平上升到7V以上，这时无亮度信号送入视放电路。同时，V311b极还接有R330、VD330串联电路，VD330正端通过R330接在V330c极，负端接在（23）脚输出的B-Y通道上，此时V301c极输出的11.5V高电平，经R330、VD330加至蓝枪的视频放大器V601，使V601饱和，产生蓝屏效果。为消除回扫线，场输出LA7837（9）脚输出的逆程脉冲经电阻分压后加到倒相放大管V330的基极，放大后从集电极输出，经隔离二极管VD330加至V601的基极。另外，CPU通过（36）脚的音量控制端实现伴音静嗓。需要注意的是，LA7680（30）脚为行一致性检测端。当有正常的信号，行同步良好时，（30）脚电压为7.2V，仅为杂波信号时为2.2V；当无正常的视频信号也无任何杂波信号时，（30）脚电压为0.25V。有的机型用此脚电压作电台识别信号，本机没有，但当（33）脚无视频信号或杂波信号输入时，（24）脚输出就达7V以上，此时将VD330开路时，光栅将呈现黑屏。这是LA7680的一个重要特点。

　　根据以上分析，在出现故障时，测（33）脚电压在 65V与6.2V之间跳变，（30）脚在 7.2V与 0.22V之间跳变，说明（33）脚有断续视频信号输入。此故障可能因视频信号丢失或蓝屏控制电路误动作导致（33）脚视频输入异常引起。仔细观察故障现象，发现图像正常时，伴音时有时无，开机时间稍长，伴音全无，但图像始终很好，由此基本确定故障是由于CPU（43）脚的 SD 识别信号异常引起的。既然视频信号正常（图像完全正常），SD信号异常，就把故障范围缩小到从V802的射极到CPU（43）脚SD信号输入这段支路上。仔细观察电路，发现此路还接有转换频道静噪控制电路V341，V341基极分别经电容C342、C341接在CPU（5）、（6）脚波段切换电路上。断开 V341 故障消失，检查代换所有相关元件，故障依旧。从原理上分析，V341 为频道转换时的静噪控制管，也是通过CPU（43）脚实现静噪功能，应急修理可以去掉V341，但故障原因没有找到。进一步检查电路板，终于发现故障原因，原来V341还有一路伴音静噪输入电路（图纸上没有画出），在实际电路中，电路板的背面通过一只560kΩ电阻，将给伴音供电的 18V电源接到V341 的基极，实现开/关机伴音静噪。断开此电阻，故障就会消失，由此想到 18V供电有问题，但测其电压为 18V，正常。仔细检查，代换电容C565后，故障排除。
