长虹B2116彩电有时不定时转到AV状态:有时图像和声音变差;有时自动关机
来源:本站整理  作者:佚名  2011-08-01 06:20:26



  此机采用A3机芯,CPU为CHD4001-5B4l,解码块为LA7680),有时不定时转到AV状态:有时图像和声音变差;有时自动关机,约3分钟后又能自动开机。

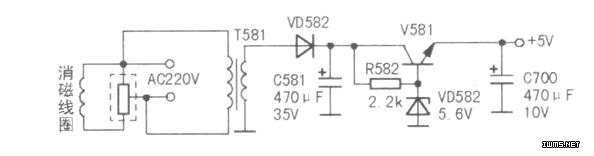

  经查自动关机系CPU发出了关机指令所致。如图所示,自动关机时,测量CPU供电管V581的c极电压为68V(正常值为17.5左右),e极为l5V(正常值为4.9V),并且这两点电压逐渐下降,等到恢复正常时,可自动开机。在AV状态或者跑台时,这两点电压均明显升高。但测电网电压以及为遥控系统供电的降压变压器T581次级电压,故障前后无变化。怀疑T581次级接地端子接触不良,经查焊接良好。

  这么高的电压究竟怎么来的?难道是用的胜利牌VC97型自动量程数字万用表有问题?

  但上述两点电压正常时,整机工作正常,测+300V及开关电源输出的电压也都正常。看来还是另有原因。正一筹莫展时,发现消磁电阻RT501中间脚(接AC220V处)有根弱的打火现象。

  补焊后试机,特殊故障竟神奇般地消失了,故障排除。
