打开机壳检查,发现保险管烧断,功率管IGBT(FGA25N120)击穿,整流桥完好。
用数字万用表测量IGBT管过压保护取样电阻R21、R22分别为526kΩ、523kΩ,标称值为510kΩ,同步电路取样电阻R23、R24为510kO.,正常;测+300V、+15V、+5V电源正常,其余未见异常,更换R21、R22、IGBT管、15A保险管后,插上风扇和控制面板插头,不接线盘通电试机,按面板加热按键启动电磁炉,风扇正常转动,数码显示0,CPU无报警。接上线盘,放上锅具,插上电源插头,电磁炉“砰”
地响了一声,又不通电了,家里的开关也跳了闸。拆机检查,功率管击穿短路,整流桥完好,15A保险管烧断爆裂。

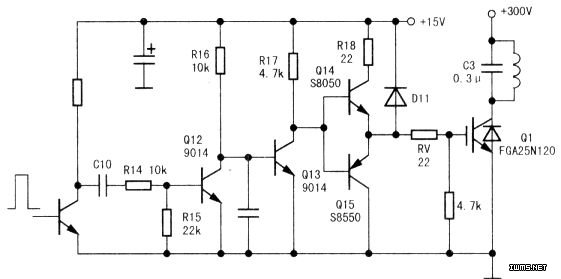

电路见图,在路用数字万用表二极管挡检测驱动回路三极管Q14(S8050)、Q15(S8550)正常,拆下测量也正常。用500型万用表R×1k挡测量三极管Q14、Q15也正常,而用R×10k挡测量发现,两只三极管b—e结,c—e结均有200kΩ漏电电阻(正常的管子阻值应为无穷大),说明两管性能不良。更换Q14、Q15、IGBT管、15A保险管后,接上线盘,放上锅,反复上电开机,不再烧IGBT管,故障彻底排除。
