一台换壳、换板彩电,屏幕中间有一条水平亮线
来源:本站整理  作者:佚名  2011-06-20 06:19:31



  该机主芯片为LA76810A、场块为LA78040B。开机出现黑屏,怀疑场电路故障加重引起黑屏。

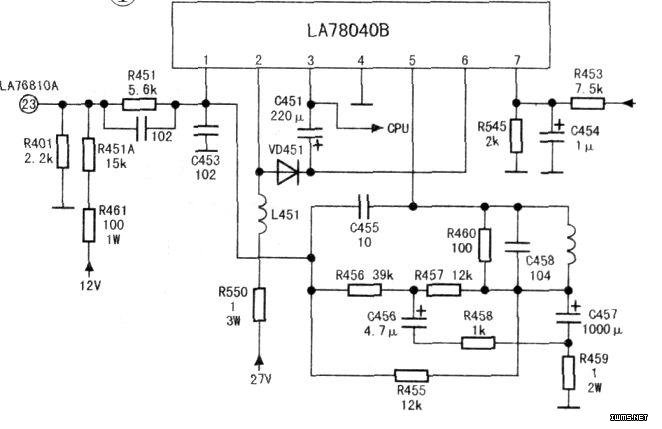

  测场块各脚电压正常,怀疑场块性能不良,试更换场块故障依旧,转向检查场信号电路。测LA76810A(23)脚场信号输出端电压为2.2V,正常,此时却出现了水平窄亮带光栅。从测LA76810A(23)脚时能出现光栅分析,似乎为场信号异常,怀疑场锯齿波形成电路有问题。测(24)脚场锯齿波形成电容外接端电压为1.4V,比资料上介绍的28V低很多,怀疑外接电容不良,但检查却是正常的(机器修好后复测(24)脚仍为1.4V)。就在反复开机检修时,发现在时有时无光栅时测一下(23)脚就有光栅。似乎场块信号输入电路有故障。为了方便检修,据实物绘出相关电路见图。查(23)脚至场块(1)脚问阻容元件正常。

  LA78040B各引脚实测数据见下表。

脚号 功能 对地电压(V)
1 负相场激励信号输入 2.5
2 场电源 27
3 泵电源输出 2
4 0
5 场输出 14
6 泵电源(逆程期间电源)输入 30
7 正相场激励信号输入(未用) 2.5

  难道是交、直流负反馈电路有故障?检查交直流负反馈电路阻容元件正常,再检查场块其他各脚外接元件也都正常,遂怀疑LA76810A有问题。

  后想到还有场偏转线圈没检查。测场偏转线圈直流电阻为30Ω,不正常。其阻值既不是高阻50Ω左右,也不是现在流行的低阻10Ω左右。焊下线圈引线测量。发现该偏转线圈原为串联高阻结构改为并联低阻结构,上偏转阻值为30Ω,下偏转阻值为∞,说明下偏转线圈已开路,正常时并联后阻值应为15Ω左右。更换偏转线圈后。场幅不满,改变R459(1Ω)阻值,场幅正常,故障排除。
