创维32D98HP(6P20机芯)彩电,开机绿灯亮,无其他动作
来源:本站整理  作者:佚名  2011-06-20 06:19:33

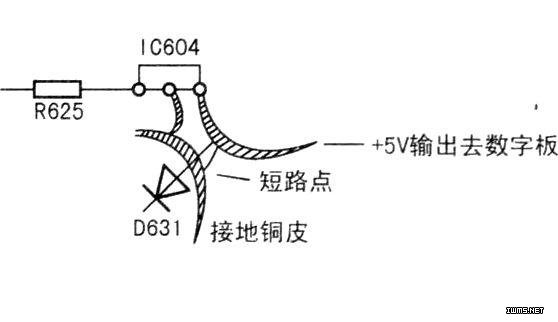

  该机是高清超短管机型。数字板比其他机型要大。测IC604(7805)输入端只有3.2V。输出端只有0.2V。R625是IC604的限流电阻,阻值为8Ω。故障时测R625上有5V压降,明显过流。经查,故障是IC604输出端所接D631引起的。由于在出厂时把D631正极引脚打弯后压在附近的地线铜皮上,如图所示,给IC604输出端对地短路埋下隐患。遇此故障,只需把D631正极折弯部分掰正即可(注意:应顺便检查R625是否损坏)。
