海尔29F9K-PB彩电无图像无声音
来源:本站整理  作者:佚名  2011-06-20 06:20:23



  此机在使用一年左右出现偶尔无图无声现象,而上门检修又一切正常,近期又出现有时无图无声,有时正常,有时光栅极暗,伴音时有时无,且无规律,目前已彻底无图无声。

  开盖试机,按下电源开关后能听到高压启动声,CRT灯丝点亮,插上天线无图无声。测CRT板加速极电压为:350V,正常;KG、KR、KB直流电压约为170V,说明CRT接近截止。为防止CRT切颈,测场偏转线圈两端直流电压接近0V,故判断场输出电路基本正常。人为加大加速极电压。出现白屏无字符的光栅。

  仔细观察CRT板和主板,未发现明显虚焊。测行输出变压器ABL脚电压为8V,N201(8859)(27)脚ABCL-ON电压为4.5V,说明ABL电路基本正常;测N201(50)~(52)脚ROUT、GOUT、BOUT电压分别为2.4V、2.3V、2.4V,在正常范围内,估计故障在CRT板上。

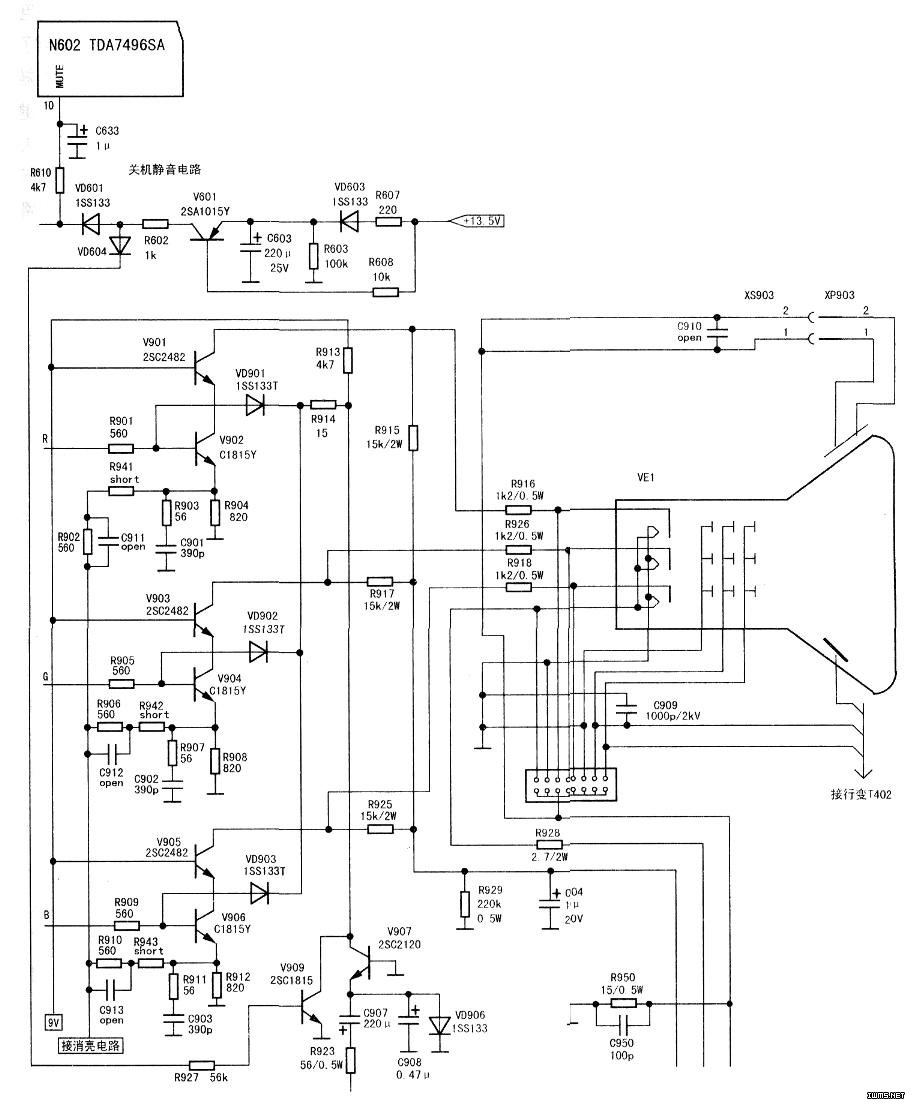

  测视放输出管V901、V903、V905的b极电压为9v,e极电压为9V,明显不正常;测视放激励管V902、V904、V906的e、b、c极电压均为0.7V、0.7V、9V,都处于截止状态,三只视放激励管的b极电压明显偏低。测量R901、R905、R909阻值正常,疑点集中在VD901、VD902、VD903负极支路上。测量该负极支路电压接近0V,不正常。测量V909、V907的c极电压为0V。分别断开V907、V909的c极,当断开V909的c极后出现了正常的图像,但无伴音,把音量调到最大时仍无伴音(有字符显示),此时测量KILL端子有近11V直流电压。顺着KILL支路一直查到静噪管V601的c极,有约12V的直流电压。将V601拆下后测量,发现已严重漏电且不稳定,将其更换后测c极电压为0V,正常。焊好V907、V909的c极后,较长时间试机播放,图像、伴音均正常,故障彻底排除。检修涉及的相关电路见附图。
