TCL王牌2918E型彩电有正常的黑白图像,但AV/TV无彩色
来源:本站整理  作者:佚名  2011-06-20 06:20:25



  该机微处理器为TCL专用CPUTCL—M28V1-S,单芯片用的是LA76832。

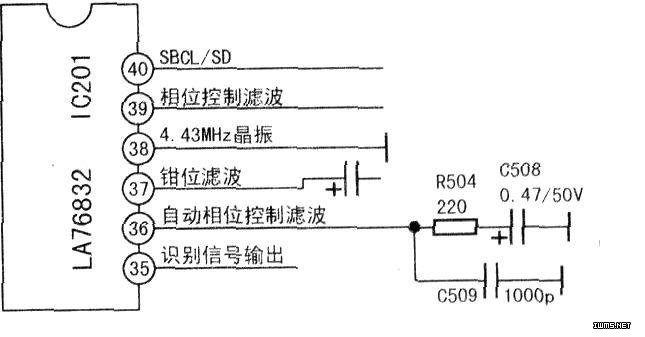

  由于用的是数字接收机,为了准确判断故障,借用一台VCD,还是无彩色,制式转换正常,色度可调到最大、色调也没错。故确信是电视出了问题。把LA76832通焊了一遍,彩色出现,谁知两天后故障还原。干脆把该集成块、4.43MHz色度副载波晶振换过,却无济于事。于是只有从LA76832外围元件入手。测(36)脚电压只有2.15V左右,比正常电压3.75V偏低(局部电路见图)。查至滤波电容C509(1000pF)时,取下该电容,电压升到正常值,彩色出现,用表测该电容有漏电现象。换为新电容后,故障排除。
