通电试机,发现场幅还不到正常的一半,且场中心向上偏离。
仔细观察图像,虽上下压缩,但线性良好。因该机是总线控制机型,故首先想到可能是由于总线数据错误引起。

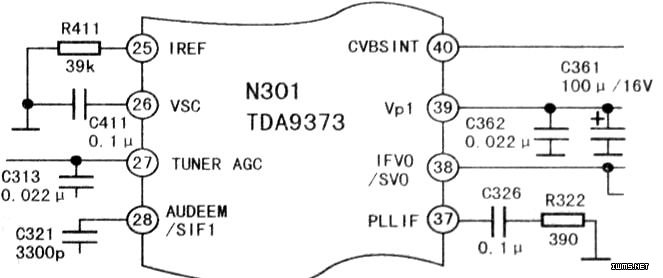

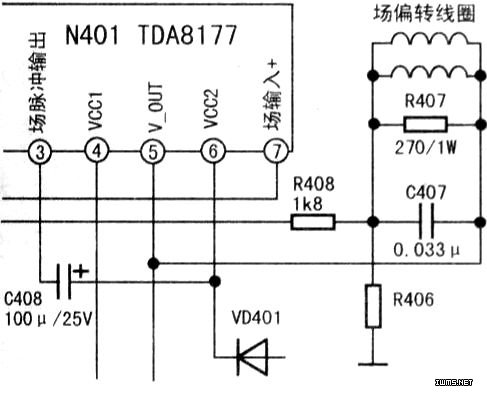

焊下存储芯片24C08重新写入数据。通电后故障依旧,进入工厂状态中M1菜单改变场幅选项HIT的数值。虽然场幅有所变化,但仍无法调节到正常幅度。看来故障是由硬件引起的。此机型采用TDA9373超级芯片,配以TDA8177作为场输出,是典型的IIC总线电路。首先测量场输出芯片TDA8177各脚电压,没有发现问题。由于场线性正常。故未对场输出电路中的电容进行检查。场输出电路中,R406是负反馈电阻,如上图所示,其数值决定场偏转线圈锯齿波电流,对场幅影响大。如果阻值变大会导致负反馈增加、场幅缩小。焊下用数字表测量,正常;难道是TDA8177老化,性能下降?拆下换之。故障依旧;估计问题出在小信号处理的TDA9573周围,先测(14)、(39)脚主供电电压接近8V,正常;再测(54)、(56)、(61)脚数字供电端电压也在正常范围。TDA9373(26)脚接有场锯齿波形成电容C411,如下图所示。
焊下C411测量为0.1μF,正常。在百思不得其解之时,无意中错把容量为0.47μF的电容焊在了C411上面,场幅放大了许多,且场中心也基本正常,这是怎么回事?难道是TDA9373不良?为了加大场幅和纠正场中心,经过一番试验,又在C411(0.47μF)上面并联一只0.22μF电容,并把场反馈电阻R406由1Ω改为0.5Ω,这时场幅和场中心恢复至正常水平。试机很长时间也没发现问题,后交用户使用。
大约3个月后此电视再次出现问题,这次的场中心偏移方向正好和上次的相反,而且出现自动搜索不能存台故障,据客户讲自动搜索存台的数量是逐渐减少直到完全不存台。首先检查场输出部分,没有发现什么问题,于是向前级排查,当把焊在C411上面的O.22μF电容取下时场中心恢复正常,这又让人心里没底了,为什么此电容在上次维修时场中心位置为正好,却经过不长时间就发生变化?再次把电路检查了一遍,仍然无果,出于无奈只好先放一下,想把自动存台故障修好再说。此机型是以TDA9373超级芯片为中心的IIC产品,与自动搜索存台相关的,如同步信号识别和自动频率控制AFT等。均由TDA9373超级芯片内部完成,而且该机高频头也是由总线来控制的,只有SDA和SCL两根信号线与芯片联系。观察搜索过程,所有信号都能收到,只是节目号不变,证明高频头控制部分和中放基本正常。
先怀疑总线错误,焊下存储芯片24C08写入正常数据,通电后故障依旧:再测量TDA9373各组供电电压,在正常范围;怀疑时钟频率有偏差。把晶振换掉故障仍未变;检查(37)脚中频锁相环滤波器C326、R322均正常,见下图:
看来问题是出在TDA9373,于是购得一块TDA9373换上,通电后还是老样子。再次查阅资料得知,TDA9373供电的稳压块7805、7808的输入端滤波电容如容量下降也会出现一些疑难杂症,立即通电在对应位置处并联电容观察变化,结果一点反应都没有。就在山穷水尽之时,忽然想到在LA76818之类的总线结构芯片中都有个基准电流产生端,芯片内部的模拟量都以此脚的电压作为参考点进行处理,而此脚外接的电阻如果发生变化将会导致芯片内部一些模拟量改变(如行和场扫描参数产生较大改变),立刻断开TDA9373的参考电流输入端(25)脚,见下图,测量该脚外接电阻R411已由正常的39kΩ增大为70kΩ,看来问题就在此处了。更换此电阻后通电,场幅很大,一根根扫描线看得清清楚楚,定神一想,此现象可能是第一次维修时把场锯齿波形成电容C411和场输出级负反馈电阻R406改动所致,于是逐一恢复到原先数值后再次通电,场幅和场中心恢复正常。
