该电磁炉的主电路板SH215-POWER为美的公司2006年研发的高端产品之一。当电磁炉出现不报警不加热时，其维修范围有：高低压供电电路、LC振荡电路、同步电压比较电路、驱动放大电路、使能关机保护电路及浪涌保护电路。

　　1.高低压供电电路
　　
　　维修时，将电磁炉上下壳拆开并上电待测。用500型万用表直流电压挡检测高压供电电路的滤波电容C4（5μF/275V）两端电压为+305V，正常；检测低压供电电路的滤波电容Ec91（220μF/25V）对地电压+18V，正常；检测三端稳压器U90（LM7805）对地电压+5V。

　　正常。若上述工作点异常，多为C4（5μF/275V）、U1（VIPER12）、R90（22Ω/2W）、TR1（EE19B）、C93（102/1kV）、EC95（4.7μF/25V）、D94（1N4148）、ZD1（18V/0.5W）、EC91（220μF/25V）及U90（LM7805）等受损，致使电磁炉上电时即爆IGBT管或控制灯板无电源指示；开机后即不报警不加热、报警不加热、检锅不停、断续加热。

　　2.LC振荡电路
　　
　　取下加热线圈盘，在电磁炉上电时用万用表直流电压50V挡检测，LC振荡电路的IGBT管集电极对地峰压，快速上升至+45V后又降至+0.8V，正常；检测IGBT管控制极G对地电压0V，正常。若上述工作点异常，多为滤波电容C4（5μF/275V）、共振电容C5（0.3μF/1200V）、加热线圈盘（百芯线）、IGBT管（IH20TI）、限幅稳压二极管Z1（18V/0.5W）及R37（10Ω/1W）等受损，致使电磁炉上电时即爆IGBT管或开机后即不报警不加热、报警不加热、检锅不停、断续加热及加热不足。

　　3.同步电压比较电路
　　
　　装上加热线圈盘并上电待测，用万用表直流电压10V挡检测同步电压比较电路的比较器U2C（6）脚反相输入端，即V-取样对地电压+3.8V，正常；（7）脚同相输入端，即v+取样对地电压为+4v。正常；（1）脚输出端对地电压+5V，正常。若上述工作点异常，多为滤波电容c4（5μF/275V）、R11（820kΩ/1W）、R17（10kΩ）、R52（750Ω）、c7（221）、R13（820k[1/1w）、R18（8-2kn）、R19（3.3kΩ）、c8（51pF）、R27（330Ω）、c6（222/63V）、D17（1N4148）及U2C等受损。致使电磁炉上电时即爆IGBT管或开机后即不报警不加热、报警不加热、检锅不停、断续加热。

　　4.驱动放大电路
　　
　　用万用表直流电压50V、10V挡检测驱动放大电路的贴片三极管Q3（8050）基极对地电压为+0.1V，正常；集电极对地电压为+18V，正常；发射极对地电压0V，正常；检测贴片三极管Q4（8550）基极对地电压为+O.1V，正常；集电极对地电压0V，正常；发射极对地电压为0V，正常。若上述工作点异常。多为低压供电路+18V电源失常，C21（104）、R33（3_3kΩ）、R35（30Ω/1w）及Q3、Q4等受损，致使电磁炉上电时即爆IGBT管或开机后即不报警不加热、报警不加热。

　　5.使能关机保护电路
　　
　　用万用表直流电压10V挡检测使能关机保护电路的贴片三极管Q5（8050）基极对地电压0V，正常；发射极对地电压0V，正常；集电极对地电压为+6.2V，正常；检测贴片三极管Q6（8050）基极对地电压0.7v，正常；发射极对地电压0V，正常；集电极对地电压0V，正常。若上述工作点异常，多为低压供电电路+18v电源失常。R29（3.9kΩ）、R30（1kΩ）、R31（10kΩ）、R32（5.1kΩ）、及Q5、Q6等受损，致使电磁炉上电时即爆IGBT管或开机后即不报警不加热、报警不加热、报警也加热、提锅不报警放锅也加热。至此，维修应转入浪涌保护电路。

　　6.浪涌保护电路
　　

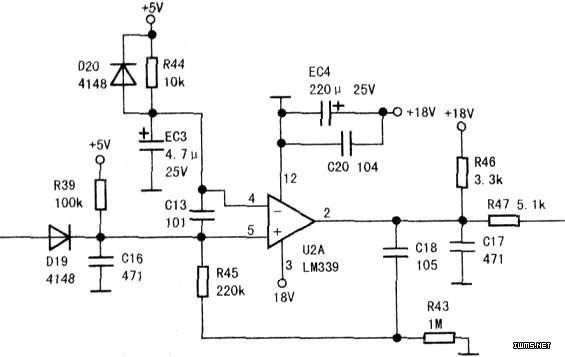

　　在加热状态中，为避免因电网电压等异常浪涌而损坏电磁炉（如电网电压供电质量不良或雷击时对电网产生的冲击峰压），可通过浪涌保护电路及使能关机保护电路让电磁炉停止加热，待电网浪涌峰压过后，电磁炉再恢复正常加热。另外，由浪涌保护电路的u2A（4）脚反相输入端、R44（10kΩ）、D20（1N4148）、EC3（4.7μF/25V）、C13（101）组成既是浪涌保护电路V一基准电压，又是该机的上电延时电路，电路见附图。

　　维修时，将电磁炉上电待测。用用能表直流电压1（Jv挡检测浪涌保护电路的比较器LJ2A（LM3：39）1⑤脚同相输入端，即V+取样对地电压为+3.2V，正常；（2）脚输出端对地电压上升至+10V（正常应为+0.2V）。说明U2A已翻转输出高电平；（4）脚反相输入端即V一基准对地电压为+3V（正常应为+4.8v），明显偏低。焊下电解电容EC3。用万用表电阻挡检测发现已严重漏电。上电延时电路充电电容Ec3损坏，使U2A（4）脚电压低于（5）脚U2A输出高电平，致使电磁炉上电开机后出现不报警不加热故障。更换EC3后，上电试机，故障排除。
