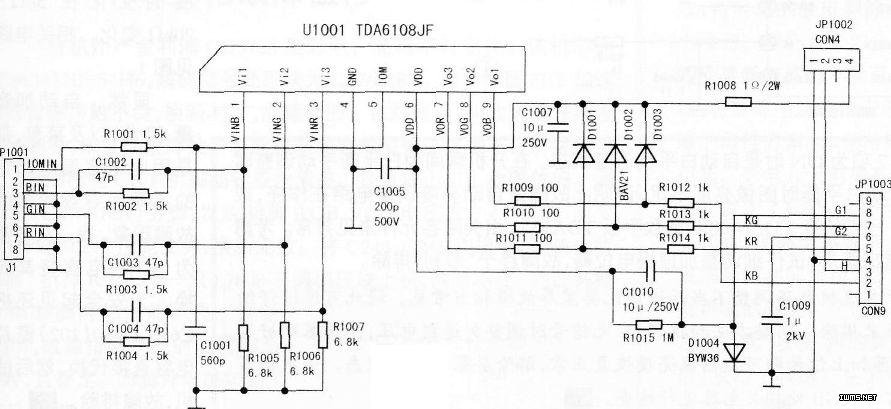

原误判为数字板坏。拆机，用数字表二极管挡在路测量电源管和行管均正常；二次开机测数字板供电端子插座引脚与主板连接处+9V、+5V和STB5V均正常，各供电块散热片上电压+3.3V、+2.5V和TDA9332供电脚8V正常，由此推断控制系统也工作，但未听到行工作声音。测行次级整流滤波±16V和180V均不正常。断开行输出供电电阻，用数字表频率挡测行激励管b极在开机瞬间有一闪即逝的显示值（31.5kHz），说明开机瞬间数字板上的行振荡电路在工作，由此判定数字板正常。拔去视放板供电插头测+180V端电压，发现在二次启动电视机瞬间能从115V升到135V，便不再增加。正常时应从115V上升到180V左右。看来该机故障在行输出级电路上。断开±16V供电限流电阻后开机，再测+180V滤波电容两端电压仍为135V，怀疑高压包坏。购得一只三行牌代用高压包（型号为BSC25-0206R），原机型号为ERI牌BSC24-3353H-27，满怀信心地将高压包上好，恢复好各断开处开机一试，故障依旧。难道真是数字板坏了？再次拔掉视放板供电插头。开机，测+180V供电滤波电容两端电压已由原来的135V上升到200V，测±16V也已正常，只是很快又消失了，说明高压包故障已排除，不启动另有原因。插好视放板插头开机，又没了高压启动声，视放板上只有视放块TDA6108JF用到180V，怀疑其已坏，造成180V短路，局部电路见图。直接将其更换后开机有高压启动声但仍无光栅，查+180V滤波电容处电压正常，测视放块供电脚无180V，顺电路查供电插头至TDA6108JF处有一电阻一端电压为180V，另一端为0V，看来此电阻已坏。更换此电阻R1008（1Ω／2W）后开机，光栅终于如期而至，至此本机维修终于告一段落，但并未彻底修复。

　　此时，刚开机时屏幕挺亮（处于开机拉幕状态），拉幕后屏幕变得非常暗，调整加速极电压能从暗变到出现白光栅带回扫线。但图像依然很暗。怀疑代用高压包高压不足，又用一新高压包换上试机（同样是代用品，非原装），故障依旧。检查ABL，电路各元件未见异常，怀疑是软件调整不当。

　　进入工厂模式，其方法是：按“音量”键使音量减到O，再按住遥控器上“静音”键4秒，进入几何失真调整菜单，再直接按下“健康互动平台”键就可进入白平衡和副亮度调整菜单。选择本菜单中第6项SB项，将副亮度值由0A调至最大1F，图像亮度有变化但变化甚微，光栅仍旧不够亮。当选择8项AUTO时，发现其为ON/OFF两种状态，分别对应一组白平衡的调整数据，当选择OFF时屏幕变得透亮。图像正常，当选择ON时屏幕又恢复至暗淡的“正常状态”。查看有关资料得知，本机有两套白平衡的调整数据，当7项为OFF时是开机瞬间的白平衡调整数据，当7项为ON时是自动白平衡调整状态。在开机瞬间为白平衡手动调整时光栅能正常显示，而自动白平衡时图像亮度不足，说明此故障是自动亮度调整电路在作怪，或者是白平衡调整不当。仔细检查TDA6108JF至数字板TDA9332相关阻容元件未见异常。考虑到加速极电压不当会造成黑屏，试仔细调整加速极电位器。故障终于“顺利”排除。
