该机是在收看过程中突然无光的。

　　开机，测量+B电压为140V.正常；测量显像管RGB三阴极电压都为77V左右，加速极电压为90V，电压明显偏低；测量视放供电电压（C307两端）为164V，按遥控关机后变为140V，开机观察显像管灯丝也没有点亮。

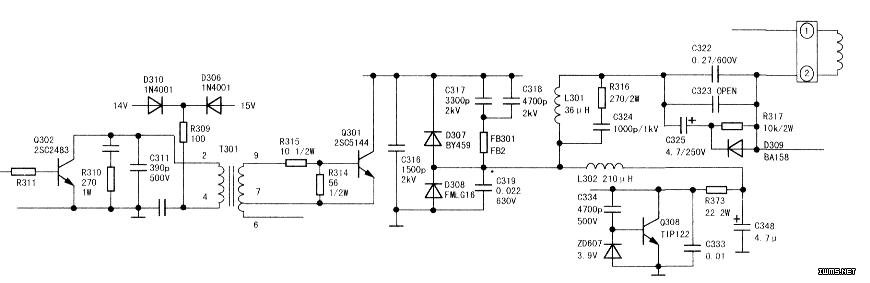

　　该机为数字高清倍频彩电，客户没有图纸。为了便于检测，从家电维修论坛下载了该机图纸，局部电路见图。

　　首先从视放板上焊下行输出变压器的加速极引线，直接测量该加速极引线电压还是90V，说明不是彩电管座和加速极滤波电容损坏造成加速极电压过低。调节行输出变压器加速极电位器，该电压最高只能调到150V，遂将加速极电位器调回原位置。

　　测量行推动三极管Q302基极电压为0.3V，集电极为3.9V，测量D310正端电压正常。测量R309、Q302都未损坏。由于Q302工作电压分别来自开关电源和行输出电路，开关电源无故障，估计Q302集电极电压低的原因是行输出电路工作不正常引起。重点对行输出电路进行检测。检查到C322（C322为S校正电容）时，发现用数字表测量其容量为0μF，说明该电容已损坏。

　　用相同参数的电容代换后，发现枕形失真图像行幅略大，怀疑是总线数据故障。按压电视“音量-”键不放，将音量数值减到0，同时按遥控“屏显”键进入总线。将光标调到PCC（枕形失真校正）原机数值38，这时无论怎么更改该数值，图像的枕形失真程度丝毫未变。将PCC调回原数值，关机退出总线。开机，对整机枕形校正相关元件进行测量。测量C348两端电压为0V，Q308c、e两端电压也为OV。关机，拆下枕形校正三极管Q308测量，正常；测量D308已击穿（其型号为FMLG16）。用原型号元件代换D308后开机，图像、声音全部正常，故障彻底排除。
