此机上电开机放锅具加热时加热功率不足，当将锅具移开炉面后又出现不报警不加热故障。

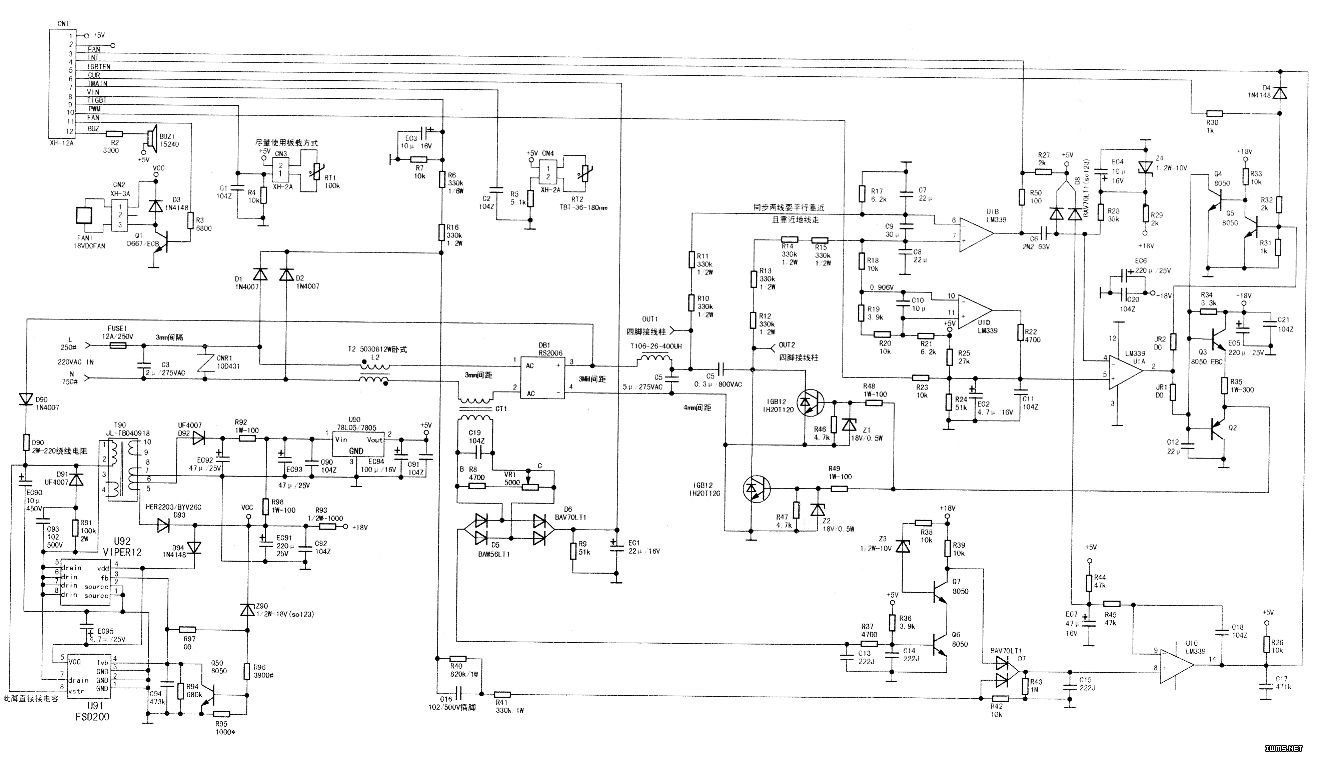

　　检修本故障应查：整机高低压供电电路、同步电压比较电路、LC振荡电路、驱动放大电路、使能关机保护电路以及浪涌保护电路，整机电路见下图，检测浪涌保护电路之前均正常。

　　电磁炉在加热运行状态下，其浪涌保护电路始终处于待命状态。只有遇到电网有浪涌峰压（一般高压脉冲高于400V）到来才实施动作保护，待浪涌峰压过后电磁炉又恢复正常加热。浪涌保护电路是为了避免IGBT管击穿受损而设计的。

　　检修时，测得浪涌保护电路中比较器U2C（8）脚反相输入端，即V-取样对地电压为+2V，正常；（9）脚同相输入端即V+基准对地电压+3.8V，正常；（14）脚输出端对地电压为+4.8V，正常。测得电网电压检测电路中整流二极管D1、D2，即浪涌保护电路取样点对地电压为+205V，正常；浪涌取样电阻R40（820kΩ/1W）下端对地电压为+55V，正常；R41（330kΩ/1w）下端对地电压为+2v，正常。于是，在电磁炉出现故障状态时，测U2C（14）脚输出端对地电压为0V（正常应为+4.8V）；明显不正常，U2C已翻转或损坏。测得U2C（8）脚反相输入端即V-取样对地电压上升至+4.5V（正常应为+2V）。该电压异常无非是加速耦合电容C16（102/500V）漏电所致，焊下C16，用万用表电阻R×10k挡检测已漏电损坏。由于C16漏电，致使U2C（8）脚反相输入端电压上升，U2C输出保护电压低电平，故而电磁炉出现上述故障。将C16换新后上电试机，故障彻底排除。
