此机的主板号为JYC-19AS7-K-C11，该机在开机放上锅具后，时而加热，时而不加热；接入维修专用电源插座，开机放上锅具观察，电流表指针在0A～0.7A左右来回波动。

　　从故障现象看，电流能够达到一定数值，说明脉宽调制电压信号PWM、开机信号以及驱动输出单元、同步单元等电路均正常，故障原因通常在以下四个单元电路：直流+5V、+18V单元电路工作不稳定；电压浪涌保护单元电路存在元件性能不良；电流浪涌保护单元（也叫“过流保护单元”）电路存在元件性能不良；电流（或者称功率）反馈单元电路存在元件性能不良等。

　　在电流表指针反复摆动时观察，风扇及各指示灯运行、显示正常，基本可以排除直流电源单元故障。检修重点应该在电压、电流浪涌保护单元电路及电流反馈单元电路中。

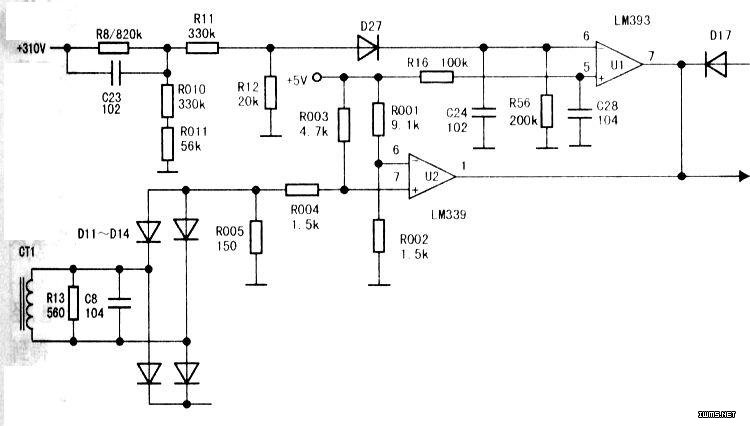

　　首先，在不通电情况下，检查电流反馈单元的电流互感器CT1、整流二极管D11～D14，以及功率调整电位器VR1等相关元件，正常，看来故障可能在电压、电流浪涌保护单元电路中。该机的电压、电流浪涌保护单元电路如图所示。

　　检查R001～R005、k8、R11、R010、R011、R12、R16，以及C23、C28、D27等，未见异常。再次将电磁炉接入维修专用插座，在待机状态下，测量+5V电压为5.32V，电流浪涌保护单元U2/LM339（7）脚电压为1.37V，（6）脚电压为0.74V。与理论计算值相近，说明电流浪涌保护单元基本正常。测量电压浪涌保护单元U1/LM393（6）脚电压为2.62V，（5）脚电压为3.3（IV，明显偏低。从原理图上看，该脚电压应该为5V左右。分析造成该脚电压降低的原因有：电容C28性能不良，出现漏电现象；电压比较器U1性能不良。

　　U1已经被前一维修者更换过，应该不会有问题，C28也检测过是正常的，难道是C28热稳定性能差，通电后出现性能不良？拆下C28。通电测量U1（5）脚电压上升至5.28v，看来确实是C28热稳定性不良。用一只相同容量的电容代换C28后，通电开机，电磁炉加热正常。故障排除。
