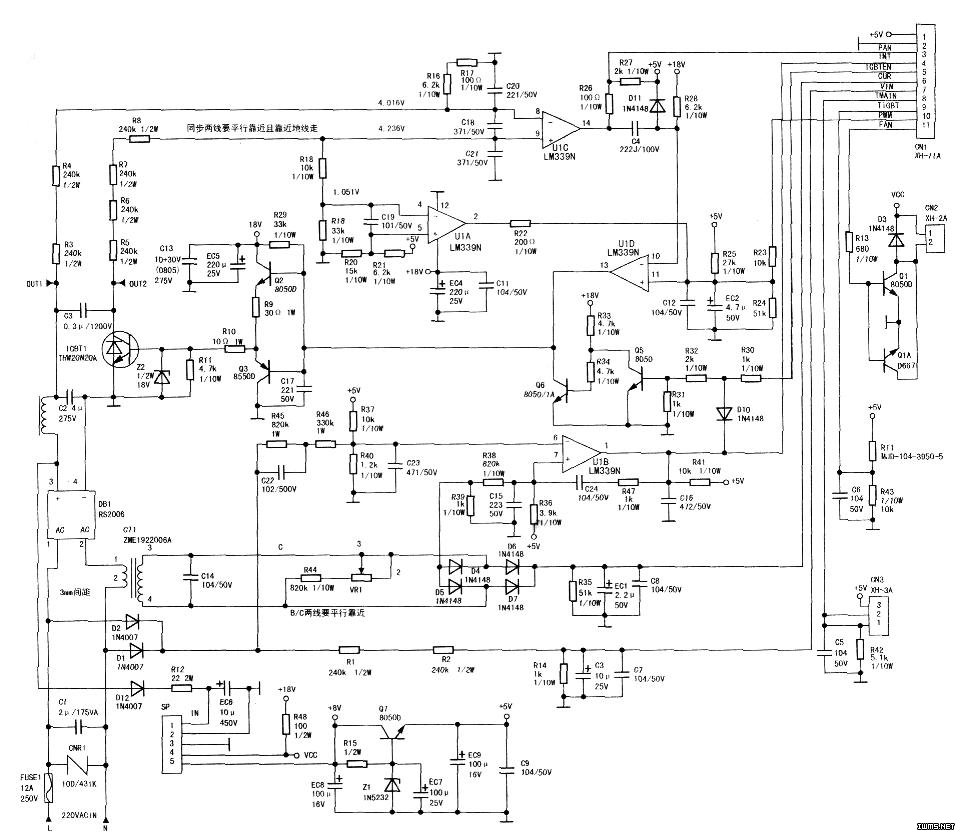

该电磁炉上电开机放锅后出现断续加热，且确定为主电路板（AMT-01-POWER）受损，其维修及检测范围有：高低压供电电路、LC振荡电路、电流检测电路、电网电压检测电路及同步电压比较电路，电路见图。维修步骤如下：

　　1.高低压供电电路
　　
　　维修时，将电磁炉前后壳卸开并上电待测。用500型万用表直流电压挡测高压供电电路中滤波电容C2（4μF/275V）两端电压为+305V，正常；低压供电电路中开关电源模块SP连接点（4）脚对地电压为+18V，正常；调整管Q7（8050D）发射极对地电压为+5V，正常。若上述电压异常，多为整流全桥DB1、滤波电容C2、开关电源模块、调整管Q7、稳压二极管Z3及贴片电容C9（104/50V）等元器件损坏，致使电磁炉上电或开机时出现爆IGBT管、上电无电源指示或开不了机、不停地检锅、报警不加热、不报警加热及断续加热故障。

　　2.LC振荡电路
　　
　　维修时，取下加热线圈盘，将电磁炉上电时，测Lc振荡电路，即IGBT管集电极对地峰压快速上升至+100V后又降至+0.4V，正常；测IGBT管控制极对地为0V电压，正常。若上述电压异常，多为滤波电容C2、共振电容C3（0.3μF/1200V）、IGBT管、贴片三极管Q2（8050D）、Q3（8550D）及比较器U1（LM339N）等损坏，致使电磁炉上电或开机时出现爆烧IGBT管、加热功率不足、报警不加热、不报警加热及断续加热故障。

　　3.电流检测电路
　　
　　维修时，将电磁炉上电，测电流检测电路中电流互感器次级绕组对地电压为+0.6V，正常；测电流检测电路取样电压，即Ecl两端电压为+0.2V，正常。若上述电压异常，多为整流二极管D1、D2，电流互感器、EC1、C7及单片机等损坏，致使电磁炉上电开机后出现加热功率不足及断续加热故障。

　　4.电网电压检测电路
　　
　　维修时，将电磁炉上电，测电网电压检测电路中整流二极管D1（1N4007）、D2（1N4007）对地电压为+195V，正常；测取样电阻R1（240kΩ/0.5W）低端对地电压为+100V，正常；R2（240kΩ/0.5W）低端对地电压为+3V，正常。若上述电压异常，多为整流全桥DBl，整流二极管D1、D2，R1、R2、R14、EC3、C7及单片机等损坏，致使电磁炉上电开机后控制灯板一闪即灭或出现故障代码及断续加热故障。

　　5.同步振荡电路维修时，将电磁炉加热线圈盘安装上并上电待测。测同步电压比较电路中比较器U1C（8）脚反相输入端V-取样对地电压为+3.8V，正常；测（14）输出端对地电压+5V，正常；测（9）脚同相输入端，即V+取样对地电压+3.8V（正常应为+4V），将万用表拨至R×100挡，检查U1C（9）脚同相输入端相关电路，发现电容C21（101/50V）漏电受损。由于C21漏电，使得同步取样电压V+与V-相近，导致电磁炉出现上述故障。将受损的电容C21换新，上电放锅，试机，加热，故障排除。
