艾美特CE2076H电磁炉整机不通电
来源:本站整理  作者:佚名  2011-12-21 18:50:35

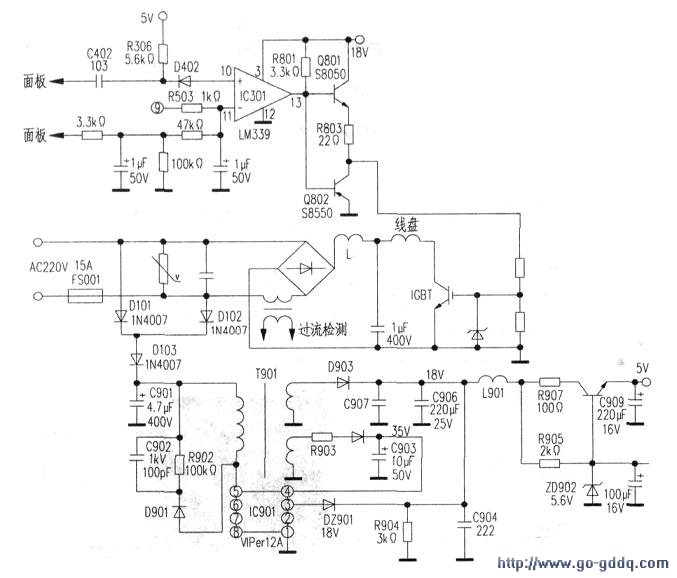

  拆机壳后观祭电路板发现,在Dl01、D102连接处、IC901(VIPer12,A)、T901(NO-OF-T-KEE1620)处有明显水迹,且D101、D102负极已有绿锈.IC901已炸开、rl901底部污黑一片。在路测T901初级绕组阻值仅为0.2Ω(显然已匝间短路),估计进水时IC901先短路造成T901初级绕组发热形成匝间短路。测ICBT、D103、ZD901(18V)整流桥也已经击穿。桐关电路如上图所示。

  把以上损坏元件拆除,把T901也拆下(因此件小巧难以构得,为保证稳压性能决定修理T901)。将T901拆开前先用吹风机加热,待胶带变软时慢慢揭开,轻轻摇动E型磁芯从上下方向分别退出,绕组详细拆解,见下图,不再文字说明。把最后一层T901初级绕组拆下测其直流电阻为3.3Ω.仔细观察有多处已露出鲜亮铜色,看来是匝间短路了。用相同线径重绕T901初级,次级两绕组仍用原线,漫漆风干后上机。用18V稳压管代替ZD901.装上15A保险管、Dl01~D103、IC901(VIPer12A),D2901整流桥通电,测量18V、5v.正常。但风扇时快时慢,拆下风扇的驱动管(s8050),测其be结正反向电阻已成2kΩ。换新驱动管后风扇转速恢复正常。装上IGBT试验,面板功能正常不加热。想到VIPer12A的击穿损坏了ZD901及S8050.估计LM339也难以幸免。拆下IC301(LM339)测其(1)、(2)、(5)、(13)、(14)脚均已击穿。换新LM339后,加热恢复正常。
