该显示器外壳由四个卡扣固定，先打开后背下面的两个明扣，再找到上方狭缝中的两个“一”字形凹樽，把改锥伸进去稍用力下压，即可脱开暗扣取下外壳。

　　因灰尘也会使电路板产生故障，所以先用打气筒配以球针将机内厚厚的浮尘全部吹干净，通电试机故障依旧。

　　为方便维修，将整块电路板与显像管脱离，时值湿气较大的夏季，显像管上的高压很可能已通过空气泄放掉，为保险起见，用万用表笔一头与显像管外侧的金属织网绂相连，将另一头伸进高压帽内，将高压彻底泄放，然后安全地将电路板与显像管及底座脱离。

　　对电路板单独通电检修前特别要断开行电路供电，并接上一只白炽灯泡（40W左右即可）作为开关电源的假负载，否则，行输出的高压会对电路板元件及人身安全构成威胁。该机开关变压器TP01的55V绕组为行电路提供电源，把电感线圈LH01前的跳线断开，并在滤波电容CP21两端并接一只灯泡，接着开始步入实质性的检修工作（见图）。

　　首先仔细检查各个焊点，发现220V电源整流二极管、启动电阻RP06、TP01次级绕组的DP12、CP21等引脚有细微的裂纹，将它们一一焊好，排除所有焊点的虚焊现象。再测开关变压器TPO1次级各输出端无短路现象。最后接通电源，测+30OV电压正常，而开关电源控制芯片ICPO1（UC3843B）的（7）脚（VCC）电压为7.5V，其余备脚电压基本为零。当ICPO1的（7）脚电压在8V~3OV之间时芯片均可正常工作，当其值低于7.9V时便停止工作。检测与（7）脚相连的RP06、CP08、DP07均正常。上网查找资料，仅找到由UC3842构成的相似电路，且有人说，上述现象表明ICPO1很可能已损坏。因身边正好有一块UC3545，决定用它替换UC3843B试试（两者除了输出脉冲的最大占空比不同外，其他参数基本相同）。代换后ICP01的（7）脚电压仍为7.5V，将CP08换成新的也不奏效。无奈之下，扩大检测范围，将RP14、RP16、RP08～RP11逐一拆下测量，更换QPO4（K2545），故障依旧。难道是新换的UC3845有问题？故障到底在外囤还是在内部！如何锁定故障范围？维修陷入困境。

　　终于想出一个办法：如果给ICP01的（7）脚强加一个工作电压又会怎样呢？于是单独把电脑ATX电源的+12V电压加到（7）脚，测得（8）脚有了正常的5V基准电压，但（6）脚是否有振荡脉冲输出，因无示波器，用万用表电压挡测不出来。怎么办？若在+300V电压存在情况下进行上述操作会有什么结果呢？在没弄清电路结构原理的情况下，不能将两个独立的220V、+12V电压同时加到同一块电路板上，这样可能损坏电源或电路板。而维修中发现，断电后+300V电压要持续几十秒钟才能消失，于是先给电路板通电，等储能电容CPO5建立+300V电压时拔掉220V电源插头，迅速把+12V电压加到ICPO1的（7）脚，TPO1发出由强及弱的“叽、叽”声，尽管灯泡没亮，但其余各输出端均有了微弱电压出现。这充分说明ICPO1有振荡脉冲输出，是正常的，故障肯定在外围电路。

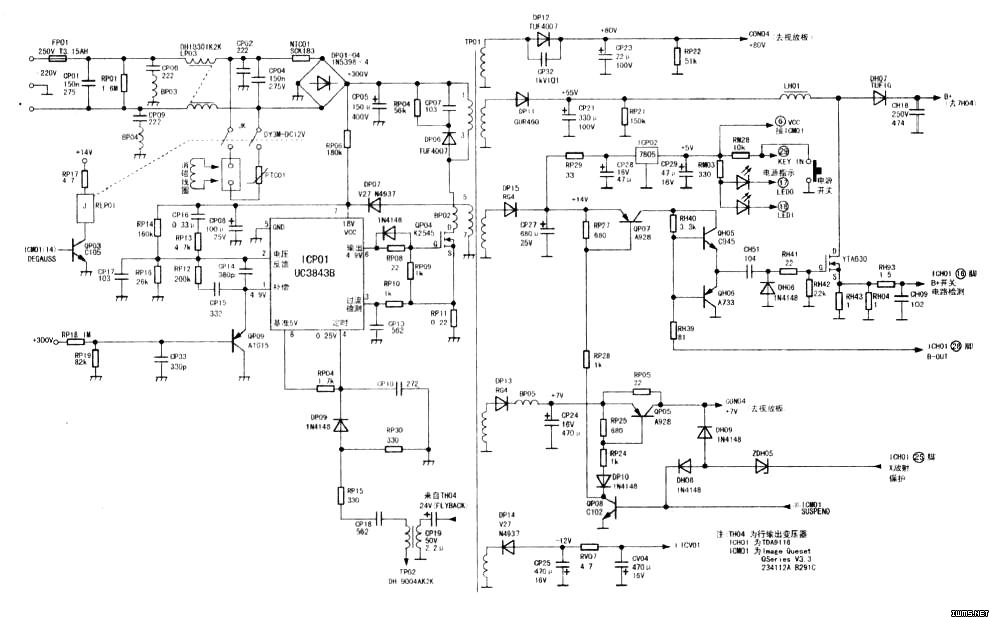

　　将本机的电源电路绘制出来，如图1所示。与通常由UC3842构成的开关电源不同的是，本机UC3843B的（1）脚外围电路中多了QPO9、CP33、RP18、RP19几只元件，该脚内接误差放大器的输出端，与（2）脚间接有反馈网络，以确定误差放大器的增益和频响。而（3）脚是反馈电压输入端，此脚与内部误差放大器同相输入端的基准电压（+2.5V）进行比较，产生控制电压，控制输出脉冲宽度。因此，若（1）、（2）脚外围电路不正常，将直接影响振荡脉冲的输出。检测QPO9正常，RP18（1MΩ）已开路，RP19、CP33正常。没找到1MΩ电阻，使用680ka电阻替换RP18，再次试机，灯泡点亮，TPO1次级均能输出正常的待机电压。

　　ICPO1（1）脚这几只元件，构成电源低电压保护电路，其原理是：当220V电源电压正常时，+300V电压经RP18、RP19分压后加到QPO9基极使其截止，不影响ICP01正常工作；当220V电压过低时，+300V电压下降，QP09基极电压下降迫使QP09饱和导通，将ICP01的（1）脚接地，ICPO1停止工作。而RP18的开路，正好使QP09始终处于正偏导通状态，使得ICPO1无法工作。其实，在电源电压波动不大的情况下，不用这部分电路也是可以的，这也就是类似开关电源中末设该保护电路的原因。

　　最后，将其他更换过的元件又重新装回电路板，整机工作完全正常。
