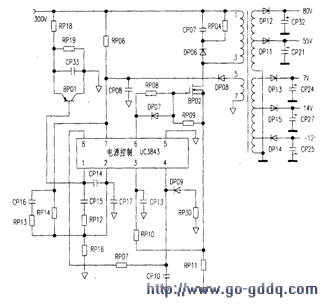

该机电源部分原理图如图所示，根据实物绘制而成，仅供参考。

　　开机测量55V电压输出端为0V，显然故障在开机电源。测300V电压正常，测电源开关管控制极无电压，电源开关管未工作。故障在UC3843及其外围电路，测UC3843⑦脚电压15V，正常。怀疑UC3843损坏，试换之，故障依旧，说明故障在外围电路。断开开关管漏极供电端，用吸锡器把UC3843①脚焊锡吸净，使①脚与印制板分离，通电测UC3843⑥脚有输出电压且不停地波动，说明故障元件在①脚外接元件中。检测到RP18时，发现其阻值为无穷大，根据色环辨认应为1MΩ电阻。取一个1MΩ电阻换上，焊好LIC3843①脚，通电再测UC3843⑥脚有输出电压且不停地波动。断电焊好开关管漏极供电端，通电试机各组输出电压都恢复正常，显示器出现正常光栅，故障排除。

　　在检修采用UC3842或UC3843的开关电源时，无须采用以前曾介绍过的外接电源开环检测法。可以把开关管漏极供电端断开，直接通电检测。UC3842或UC3843正常工作时，其⑥、⑦、⑧脚的电压都不停地波动（断开开关管时），如果其中⑦脚电压正常，而⑥、⑧脚不正常，可试换UC3842或UC3843；如果故障仍未排除，可逐一断开其①～④脚，如果断开某个引脚后⑥、⑧脚有输出电压（电压值大小无关紧要）且不停地波动，说明故障元件在该脚外围元件中。以上是笔者在维修实践中得出的经验，仅供参考。
