机器通电试机，发现电源指示灯长亮一次后就不停地闪烁，也不能网络唤醒。打开塑料机壳，发现主板与电源盒（嵌入式）在内部呈分离状态，取下电源盒，换上从正常机器拆下的电源盒试机，机器能恢复工作，说明电源存在故障。打开电源盒的铝制金属外壳，取出电源面板，做好绝缘。仔细观察，发现该电源与传统ATX电源类似，亦采用TL494+LM339组合，只是副电源产生的SB电压为+3.3V，而不是+5V。

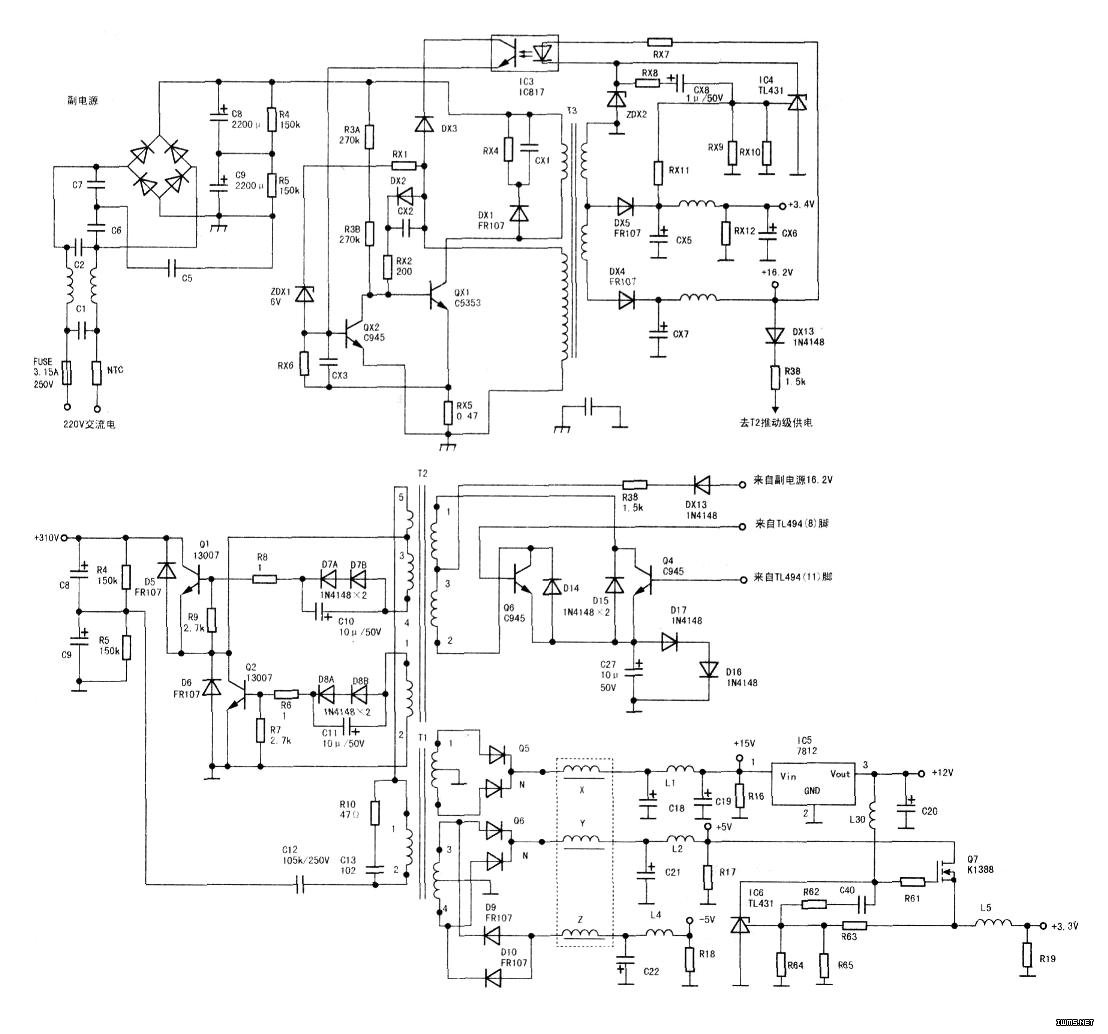

　　为便于分析，并为后续检修工作提供资料（因故障机器数量较多）。根据电源板元件实物绘出电路原理图，上图为副电源电路图、中图为主回路电路图、下图为控制部分电路图。

　　首先取一个12V／0.27A服务器用散热风扇接在电压输出排插12v接口上（红、黑），又将电压输出排插白、黑两接口用导线短接（由下图分析知，白线为低电平时，IC1（9）脚电位降低，并低于（8）脚，IC1（14）脚输出低电平，通过D21，最终使IC2（4）脚电平降为0V，电源工作），加电，发现风扇转速偏低。测15v滤波电容C18两端电压仅为10V左右，+5V滤波电容C21两端电压仅为3.8V（见中图）。但测副电源提供的+16.2V、+3.3V电压正常（见上图），测IC2（TL494）（14）脚输出的5V基准电压也正常（见下图）。

　　拔掉风扇负载（因为各电压输出端都有空载保护电阻）。加电，测15V滤波电容C18两端电压上升为14V左右，且不稳定，输出电路中似存在容性故障。将+15V、+5V、-5V输出滤波电容全部换新（见中图），故障依旧。怀疑IC5（7812）损坏，断开其输入端。

　　将风扇负载改至电压输出排插15V接口上（橙、黑），加电，测C18两端电压仍偏低，仅为11V左右，C21两端电压为4v左右，C22两端电压为-3.7V（见中图）：此时测IC2（TL494）（8）、（11）脚电压由空载时的2v降至1.5V，IC2（4）脚电压一直为0v，未起控（如下图），看来问题不在控制部分。继而替换两只推动三极管Q3（C945）、Q4（C945），两只功率管Q1（13007）、Q2（13007）以及Q5、Q6两只整流管，仍然无果。

　　综合分析认为，各输出端电压整体下降。且比例大致相同，在排除以上整流滤波元件无误后，怀疑主回路变压器T1损坏。从正常电源盒上拆下T1调换后试机，故障依旧，而原正常电源盒加电依然正常，说明问题不在T1。疑点又回到了+15V、+5V整流后的滤波部分了。无奈之下，断开功率因数校正变压器X线圈（串联于15V整流回路）一端，将风扇负载改至电压输出排插5V接口上（黄、黑），加电后风扇转速明显提高，测C21两端电压升至5.7V，C22两端电压为-4.7V。又将同一规格风扇并联上，测C21两端电压仍保持5.5V。至此，问题似乎很明显：+15V滤波支路故障导致各级输出电压整体下降，电源带负载能力差。然而+15V滤波支路实在无元件可查（见中图），断开L1后，仅刺主滤波电容C18（早已替换17，把X线圈断点恢复后，又将风扇负载改回电压输出插排+15V接口上（橙、黑），另一风扇负载仍保留在电压输出排插5V接口上（黄、黑）。加电后，两风扇转速都偏慢，不用测也明白，电压肯定不高。最后（-5V滤波支路还没动过）直接断开D9、D1（1两只整流二极管（见中图），加电后两风扇竟然不转。测IC2（4）脚电压为3.7V，控制部分保护了。究其原因，是-5V的缺失，通过R59、DZ8导致IC1（LM339）（5）脚的电平升高，超过了IC1（4）脚的反相输入电平，使集成块内部电压比较器的输出端（IC1的（2）脚）输出高电平，并最终通过D23到达IC2（4）脚，使IC2的（8）、（11）脚输出脉冲截止。在检查完-5V滤波支路元件无误后，将D9、D1O恢复到原电路中。无意中看到，+15V电压输出电流为3.5A（电源盒外壳上标注），该路输出功率的大小，可代表电源的负载能力，而-5V（标注为2.OA）电压输出功率相对较小。分析认为，在排除所有整流滤波电路后，电源负载能力仍未恢复，检查的重点应该往前转移到推动级（T1已替换过1。相同条件下（同带两风扇负载）对比检测正常电源盒，加电，测IC2的（8）、（11）脚电平都为2.O4V，Q3、Q4两只推动管c极电压为3.31V，共e极电压为1.51V，两管的b-e结压降都为0.53V（如中图）；而故障电源盒IC2的（8）、（11）脚电平都为1.56V（说明：随负载加重，该电压表现为由2.2V～1.5V之间逐渐下降，实则为IC2的（8）、（11）脚输出脉冲宽度在逐渐提高），Q3、Q4两推动管c极电压为1.98V，共e极电压为1.50V，两管的b-e结压降都为0.O6V。此时顺测T2初级（1）-（2）绕组为0.5V（交流），（4）-（3）绕组为5.2V（交流）；而相对应的T2次级（1）-（3）绕组为0.6V（交流），（2）-（3）绕组为2.6V（交流），见中图。显然，T2次级（1）-（3）绕组或其初级（1）-（2）绕组匝间短路，导致Q2激励不足，电源带负载能力降低。在确定R38未变值后，取正常电源盒上T2替换，各路输出恢复正常（带两风扇负载）；而换下的推动变压器T2装入正常电源盒亦出现同样的故障，原因终于查明。

　　自厂家购回批量T2配件后，故障机器全部修复。表1、表2为LM339及TL494在路实测数值（修复后），以供维修参考。

　　表1  LM339各引脚参数

　　表2 TL494各引脚参数
