根据故障现象，可能是高压发生打火故障。拆开机壳检测，行输出管Q702（2SD2553）已经击穿，测量电源和行输出电路其他元件未见异常；直观检测行输出变压器、高压帽和行输出其他元件也未见打火、烧焦和接触不良现象。
　　
　　该机属于创维5Y21机芯，小信号处理电路为LA76832/76828，微处理器：采用LC863324，同类机型还有29SM9OOO、29TM9OOO、29TX9OOO、25NX9000、25T62AA、29T63AA、29TB9O00筹机型。
　　
　　为防止开关电源输出电压过高造成大面积元件损坏，将行输出管2SD2553的基极与发射极用短路线短接，在+B电压输出埔接300Ω/80W线绕电阻做假负载，开机测量+B电压，开机的瞬间有十几伏电压，然后变为OV，测量开关电源次级的各路整流滤波电路未见短路、漏电现象；拆除做负载，开机测量+B电压为145V，正常稳定，由此怀疑开关电源个别元件变质，引起带负载能力有限，即300Ω/80W线绕电阻超过该机的负载能力，造成开关电源保护或启动因难。
　　
　　考虑到开关电源输出电压基本正常，可以进行开机试验。拆去2SD2553基极与发射极的短路线，开机监测开关电源输出的+B电压，开机瞬间约为70V，几秒钟后升到11OV，然后又降到90V左右。根据+B的电压变化，结合该机芯开关电源采用降压待机的方式分析：开机的瞬间为70V左右，可能是待机电压；几秒钟后升为11OV左右，是微处理器发出了开机信息，进入开机状态；降到90V左右，一是开机后行输出电路有短路故障，行输出电流过大，造成开关电源输出电压下降，二是开关电源带负载能力不足，造成开关电源输出电压下降。

　　为了区分是行愉出电路短路故障还是开关电源带负载能力故障，断开+B的供电，串联电流表测量行输出电流，达2A左右，由此判断行输出电路有短路故障。常见的行输出电路短路故障为行输出变压器短路、偏转线圈短路或为了区分故障范围，先断开偏转线围开机测基行输出电流仍为2A，排除了偏转线圈短路的可能；再拔掉显像管尾板开机，行输出电流仍为2A，排除了显像管内部碰极或漏气的可能，于是判断行输出变压器内部短路，用户所说的“咬咬”声可能是行输出变压器内部打火造成的，由于打火时电流过大，引发行输出管2SD2553损坏。
　　

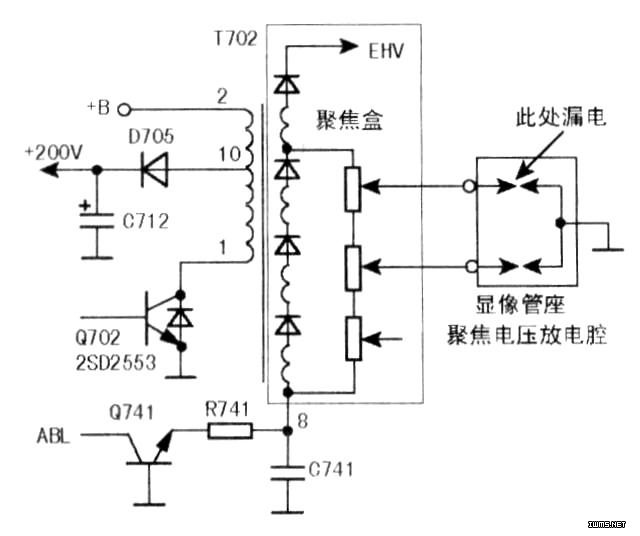

　　该变压器的型号是BSC29-O195D，双聚焦变压器，如图所示。换新后开机检测+B电压，开机的瞬间约为70V，几秒钟后升到11OV，然后又降到90V，行输出变压器附近的ADL电路中的电阻R741冒烟，且显像管尾板冒烟，看来行愉出电路或显像管电路还有故障。
　　
　　为了分故障范围，再次断开偏转线圈和拔掉显像管尾板开机，测量行输出电流仍为2A，考虑到烧ABL电路的电阻R741，应该是显像管束电流过大所致，而该机在拔掉显像管尾板时，已经切断了束电流的回路，行输出电路电流仍然过大，其故障范围应在行简出变压器的高压整流和聚焦盒内部。由于是新换的行输出变压器。即使是高压整流和聚焦盒内部损坏，也是与高压和聚焦电压有关电路发生故障。因显像管尾板已拔掉，引发故障的可疑点应在显像管座。
　　
　　将显像管座接聚焦引线的放电腔接地引脚断开，并离开原焊点1cm，以避免打火，开机测量行输出电路电流为0.6A，+B电压开机后上升到145V，由此判断显像管座聚焦放电腔内部有漏电故障，造成聚焦电压电流过大，将ADL电路电阻R741烧焦，并造成+B电压下降。拆下显像管座，铡显两个聚焦电压引脚与放大器接地脚之间的电阻，其中接红色聚焦线的引脚与接地脚之间有50kΩ的漏电电阻。换上新的显像管座和ABL电路电阻R741后，故降彻底排除。
