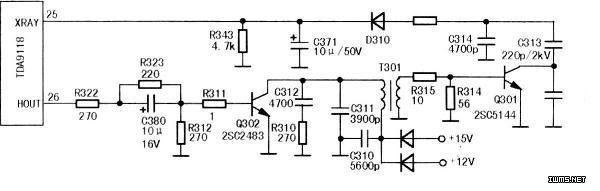

接通电源开关，红色指示灯亮，手动或遥控开机指示灯由红转绿又转红，似保护电路动作所致。用万用表测主电压145V正常，手动开机瞬间测行激励管Q302基极电压由0.4V迅速转为0.6V，集电极电压由13V跳变为2.4V，显然行激励管已饱和。开机瞬间测行场扫描小信号处理块TDA9118（26）脚H-out端电压由0.5V迅速转为1.6V，如图所示。怀疑场块损坏造成保护，但更换后故障依旧。检查X射线保护电路，发现C313两端电压相等，将其拆下测量已经短路，更换C313后开机，故障排除。
下表为行场小信号处理电路TDA9118/STV9118/TDA9112/STV6888引脚功能及正常时电压值，供维修时参考。
提示：若换用STV6888，需在STV6888（24）脚对地加一只1OkΩ电阻，否则会引起枕形失真故障。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 行同步输入 | 3.1 | 18 | 场高压补偿 | 4.69 |
| 2 | 场同步输入 | 3.9 | 19 | 场振荡 | 1.9 |
| 3 | 空 | 6.5 | 20 | 场AGC | 5.21 |
| 4 | 行振荡 | 3.3 | 21 | 地 | 0 |
| 5 | 行PLL2滤波 | 2 | 22 | 场锯齿波形成 | 3.4 |
| 6 | 行振荡定时电容 | 3.94 | 23 | 场激励输出 | 3.4 |
| 7 | 地 | 0 | 24 | 东西枕校 | 3.5 |
| 8 | 行振荡电阻 | 1.53 | 25 | X射线保护 | 0 |
| 9 | 行PLL1滤波 | 1.53 | 26 | 行激励输出 | 2.54 |
| 10 | 行中心滤波 | 3.44 | 27 | 地 | 0 |
| 11 | 行摩尔 | 2.57 | 28 | 空 | |
| 12 | 行消隐(行逆程脉冲入) | -0.2 | 29 | 电源 | 12 |
| 13 | 基准电压输出 | 7.9 | 30 | 时钟线 | 4.8 |
| 14～16 | 空 | 31 | 数据线 | 4.8 | |
| 17 | 行高压补偿 | 4.69 | 32 | 直流输入 | 4.28 |
