该机由三块集成电路组成。

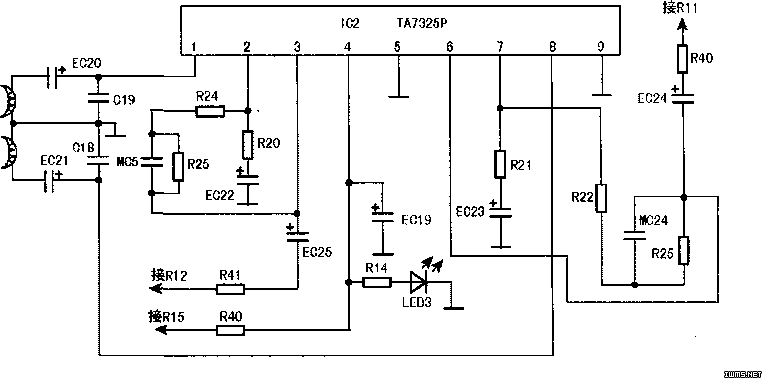

IC1(TA8127N)为单片AM和FM集成电路,用以完成AM和FM波段及立体声收音等功能。IC2(TA7325P)为左右声道磁带放音信号均衡放大集成电路,用以对磁头拾取的信号进行放大和对其频率进行补偿。IC3(TDA2004)为该机左、右声道音频功率放大集成电路,用来对收音和放音信号进行功率放大,相关电路见上图。

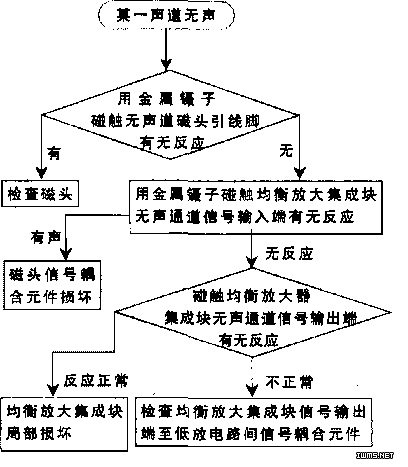

该机右声道放音正常,说明IC2供电正常,问题可能出在磁头L声道均衡放大电路中。由于R声道放音正常故将TA7325P的左、右声道功能对称脚的电压值进行对比,结果发现,(6)脚电压高达5.8V左右,而对称功能的(3)脚电压约为4.4V。TA7325P(8)、(7)、(6)脚外围元件不良会引起(6)脚电压升高。经检查,发现EC23漏电严重,将其换新后,L声道放音正常,故障排除。该例故障检修流程见下图。
