中渝S5000型调幅／调频立体声收音、放音汽车音响，收音功能正常。用磁带放音时，右声道无声，左声道声音正常。
    分析思路：

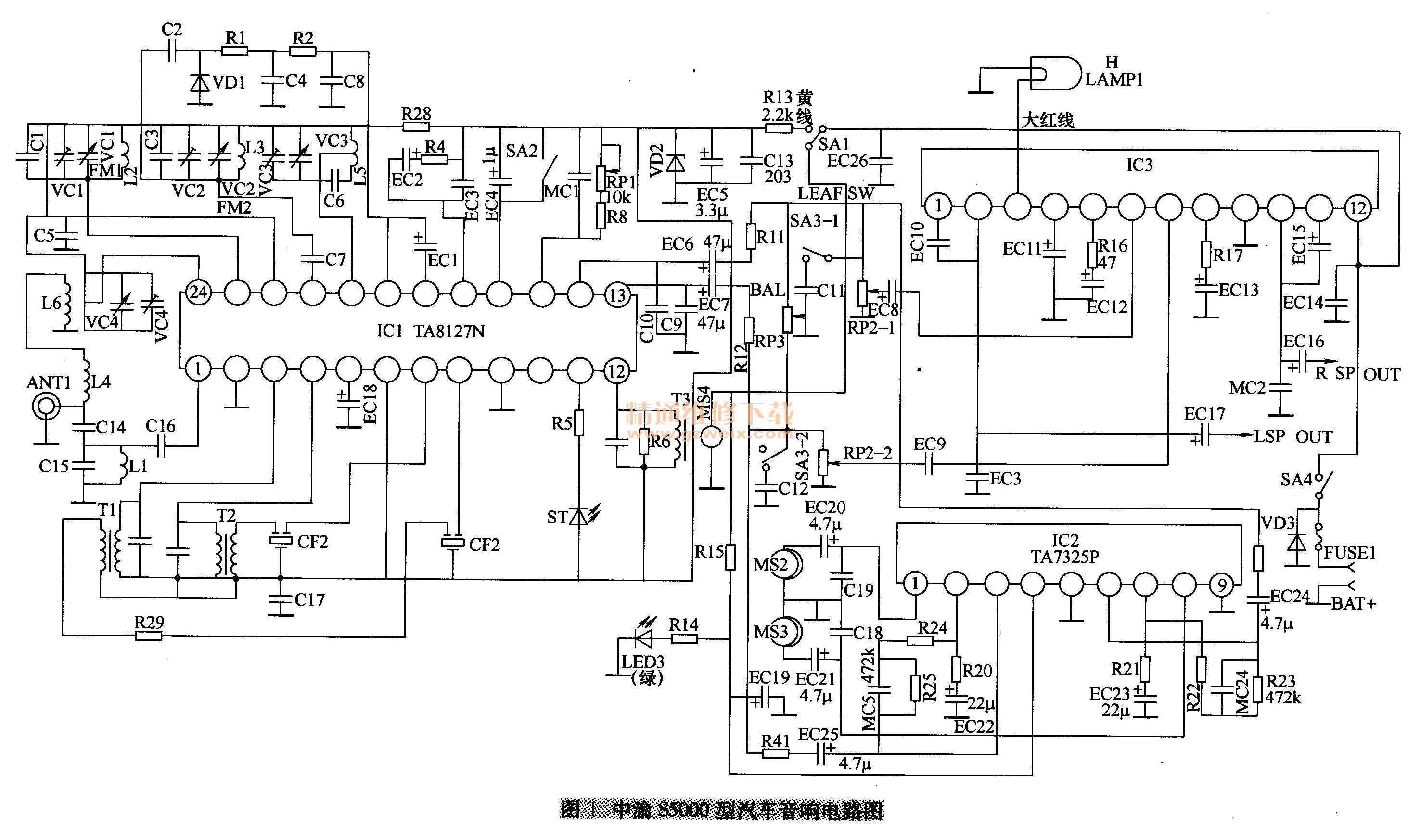

    中渝55000型汽车音响主要以三块集成电路为主构成。相关电路如图1所示。其中；IC1 （TA8127N）为AM和FM收音单片集成电路，用以完成AM波段收音和FM或FM波段立体声收音的全部功能；IC2 （TA7325 P ）为左、右设定放音信号均衡放大集成电路，用以对磁头拾取的信号进行放大和对频率进行补偿；IC3 （TDA2004）为左、右设定音频功率放大集成电路，用以对收音或放音信号进行放大后推动扬声器发声。

    该机收音电路信号由IC1 13、14脚输出，分别经EC6、EC7及R11、R12加至音量平衡电位器RP3的两端；放音电路信号由IC2③、⑥脚输出，分别经EC25、EC24及两只耦合电阻，也加至音量平衡电位器RP3的两端。
    由以上分析可看出，音量平衡电位器RP3及其以后的音调控制电路（SA3-1、C11与SA3-2、C12）、音量控制电路（RP2-1、RP2-2 ）、功率放大电路、扬声器电路是收音和放音电路的共用部分。由于该机收音功能正常，说明这部分收音和放音的共用电路是正常的。问题仅存在于放音有关的电路中。
    该机左、右设定放音信号均经过IC2处理后输出。IC2 （TA7325P）集成电路各引脚功能及实测数据见表1。由于该机左声道放音正常，说明IC2集成电路的供电电压是正常的，问题又可缩至磁头（指右声道）→右声道均衡放大电路→R41电阻之间的电路中。

    检修方法：
    1．判断故障的大概部位
    由于故障现象是左声道放音正常，故障集成电路TA7325 P的左、右声道功能对称引脚的电压值进行对比测量，结果发现③脚电压高达6V，而对称功能的⑥脚电压为4.4V左右。究其原因，除了TA7325 P集成块本身损坏外，①、②、③脚的外围元件不良时，也会引起③脚电压升高，应进一步对①～③脚的外围元件进行检查。
    2．查找IC2③脚电压升高的原因
    （1）对IC20①、②、③脚外围元件进行仔细检查。发现其②脚外接的交流反馈电解电容EC22 （22μF）的反向电阻只有30kΩ左右，属不正常；而正向电阻为800kΩ左右，与正常值基本上差不多。
    （2）干脆将一只新的22μF/10V电解电容器焊在EC22的位置，③脚电压下降为正常的4.4V左右，这时右声道放音也恢复了正常。由此说明，故障就是原EC22不良引起的。
    3．确诊原EC22是否不良
    为再次证实故障原因，试将原电解电容并接在新换的电解电容两端时，IC2②脚电压马上就从1.4V下降至1.1V左右，只差0.3 V，但③脚电压则从4.4V上升至6V左右，音量也明显下降。说明故障是因为原EC22电解电容不良引起的。
    维修总结：
    故障主要是由于EC22电解电容器不良引起的。由此说明，在测量电解电容时，对其正、反向电阻都要细心地进行检查，要特别注意表针最后所返回的位置，对不同容量值的电解电容器，平时还应多积累一些经验数据，这样的积累会使日后的维修事半功倍。
