群星S-918汽车音响故收音,放音均无声音
来源:本站整理  作者:佚名  2011-07-18 18:59:28



  此音响收音、放音无声,通常有三种现象,一是电源指示灯不亮,插入磁带也不走带,这多是电源电路有问题引起的整机不工作;二是电源指示灯亮插入磁带后要走带,盒带弹出后,收音指示灯及数字频率显示正常,但扬声器不发声;三是扬声器有轻微“沙沙”声,但没有信号输出声,其余现象与第二种相同。

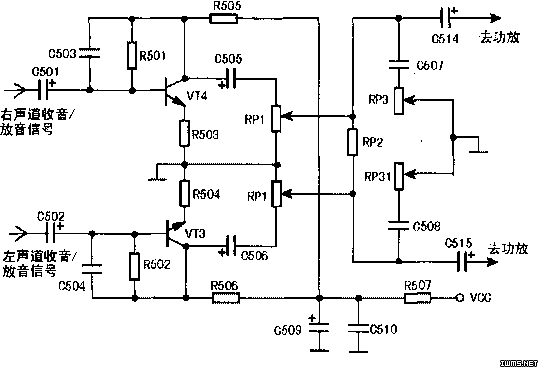

  对于第一种情况,主要检修电源电路,如保险丝或抗干扰电感是否开路,整流滤波电路中的元器件是否损坏等,而第二和第三种情况的故障点多出在收音、放音公共电路上,也就是音频前置放大电路,如音量、音调和音量平衡控制电路,功率放大电路和扬声器电路等。检修时,首先对故障进行检查核实,发现该机有轻微“沙沙”声,指示灯和数字频率显示均正常,初步判断故障多半是由于音频前置放大电路有问题引起的。此机音频前置放大电路如右图所示。其中,VT3、VT4为前置音频放大级的左、右声道放大管,R501、R502分别是VT4、VT3的基极偏置电阻,R505、R506分别是VT4、VT3的集电极负载电阻;R507、C509、C510组成供电退耦电路;C501、C502为信号耦合电容,C505、C506为左、右声道输出耦合电容。

  该电路为普通电压放大器,左、右声道的丁:作原理相同,下面以左声道为例分析,信号流程为:从前级送来的音频信号,经C502耦合到VT3基极,经其倒相放大后,经C506耦合输出,再经音量、音调、音量平衡控制电路进行信号处理,最后由C515耦合输出到功放电路。

  若上述电路中某元件有故障,均会导致收、放爵无声现象。首先由后往前对该电路进行检查。当手握螺丝刀金属部分分别去碰触功放块IC5、IC6的输入端时,扬声器中均有较大的干扰声发出,说明功放电路基本正常,故障在前置放大和音量、音调、音量平衡电路中。考虑到后者引起左、右声道同时出现异常的可能性不大,故重点检查音频前置放大电路。

  经仔细分析,认为放大管VT3、VT4同时损坏的可能性极小,而R507限流电阻开路或阻值变大的可能性较大,此外,也可能是滤波电容或旁路电容C509、C510击穿短路或严重漏电,或R507与电源间的连线有断路处。经仃细检查,发现电源滤波电容C509严重漏电,将其换新后,故障排除。

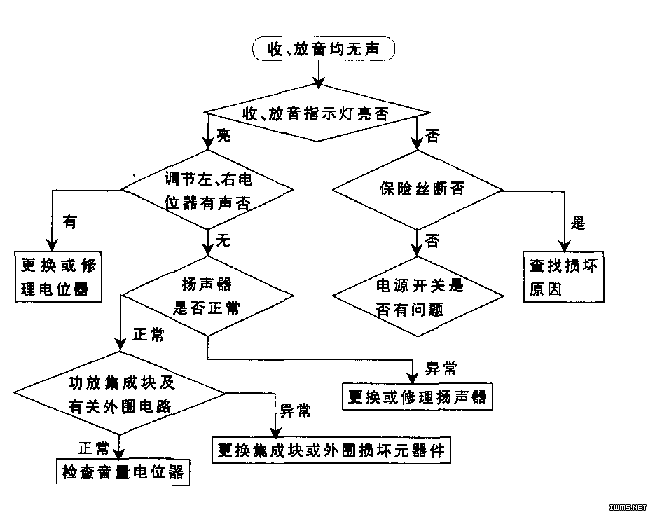

  下图是收、放音均无声故障的检修流程。
