该机采用数字调谐选台方式，是比较高档的汽车音响。AM、FM波段同时收不到台，属收音失效。根据收音失效的同时数字显示屏也无显示的现象来看，控制系统出问题的可能性较大。

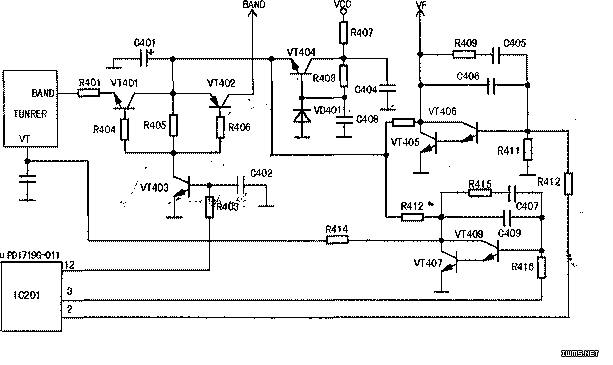

　　如右图所示，该音响的AM、FM波段收音数字调谐由微处理器IC201（μPD1719G-011）进行控制。μPD1719G-011（12）脚为波段控制信号输出端，该脚外接的VT401～VT403为AM、FM波段转换开关；（2）脚为调频调谐电压控制信号输出端，（3）脚为调幅调谐电压控制信号输出端，（2）、（3）脚外接的三极管VT408～VT405为AM、FM波段调谐电压有源滤波器，选台调谐控制电压经其滤波和电平转换后，提供给各自收音调谐器电路进行选台。选台波段转换控制是通过转换AM、FM波段收音电路的供电电源来实现的。而波段转换控制后提供给AM或FM收音电路的供电及选台调谐电压等，均取自南VT404、VD401等组成的简易串联型稳压电源电路。

　　由上述分析可知：导致AM、FM收音选台功能失效，并且无数字频率显示故障的可能原因如下：

　　1.微处理器μPD1719-011内部电路损坏，无法提供波段转换和选台调谐控制电压；2.微处理器的时钟振荡电路异常，致使微处理器无法正常工作；3.微处理器的供电电压有问题，无法正常工作；4l由vT404、VD401等元件组成的简易串联型稳压电源电路中有元件损坏，导致其输出电压异常或无输出。

　　首先检查微处理器。其（7）脚供电电压输入端，（8）脚为存储保持电压输入端，这两脚的电压均由VT412、VD403组成的简易串联稳压电源电路供给。

　　在正常的情况下，蓄电池输出的+12V电压，经保险管FU送入机内，经大电容C437滤波后分两路输出，一路加到电源开关的右端，另一路则经VD407、L401、R422加到VT412的集电极和基极，经R421使电源电路工作，将+12V调整为约5V的稳定电压后，从VT412发射极输出，再经vD511隔离后分为两路：一路加到（8）脚，作为存储记忆电压。此电压在整机不工作时也存在，以保持微处理器内存储的信息不丢失；另一路加到电子开关VT501的集电极，经其发射极供给IC201（7）脚。

　　接通电源开关后，12V电压通过R505加至VT501基极，VT501导通，其集电极输出的5V电压通过VT501c-e结加至IC201（7）脚，IC201进入工作状态。将机器置于收音状态，测IC201（7）、（8）脚的5V电压正常，说明故障可能出在其他电路。接着检查时钟振荡电路。IC201的时钟振荡电路由（24）、（25）脚内外电路组成，振荡频率为4.5MHz。在收音状态时，测量微处理器（24）、（25）脚上的4.5MHz时钟振荡信号基本正常。

　　接下来检查选台用供电电源电路。在选台状态下，测量微处理器（2）、（3）脚上的选台控制信号基本正常，但测VT405、VT407的集电极上的选台电压为1.5V左右，再测IC201（12）脚上的波段转换控制电压也正常，但测量VT401集电极和VT402发射极电压也约为1.5V，南此怀疑收音电路供电电压有问题。

　　选台用供电电源电路由VT404、VD401等元件组成。

　　经测量，VT404发射极电压为1.5v左右，分析其原因可能是调整管VT404损坏、滤波电容C401漏电严重，VD401稳定性变差及，C404或C408严重漏电、限流电阻R407阻值变大等。测VT404集电极电压约10V，说明故障与R407关系不大；怀疑VT404、VD401有问题，将其焊下榆查无问题；由于VT404发射极电压为1.5V左右，故怀疑滤波电容C401有问题，将其焊下检查，发现漏电严重，换新后故障排除。无频率显示，AM、FM均收不到台故障检修流程见下图。
