史密斯EWH-50B电热水器,因供电电压损坏,不能加热
来源:本站整理  作者:佚名  2011-07-18 18:59:31

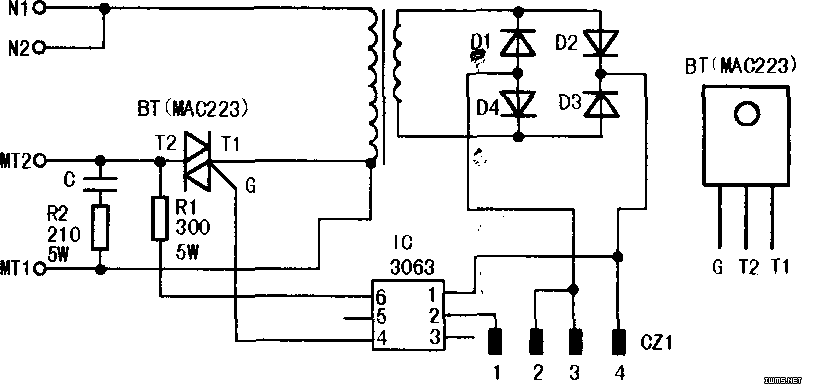

  此热水器因供电电压突升至AC380V而损坏。损坏的部位是电源板。一台机的线路板已面目全非,但变压器没有损坏;另一台机的线路板完好,但变压器损坏。该热水器是通过双向可控硅BT(AMC223)来控制加热管的导通,如图1所示。IC(3062)为可控硅驱动块。用万用表电阻挡测双向可控硅BT(AMC223)的T1与T2间的电阻值为无穷大,G与T1间有50Ω左右的电阻,G与T2间的阻值也是无穷大,上述测量值均在正常范围内,并测得IC(3063)各脚之间的电阻值均为无穷大。

  将未损坏的变压器装在尚且完好的线路板上,用一只100W白炽灯做负载,接在图1的N2、MT2之间;N1、MT1接AC220V电源,灯不亮;将插座CZ1的(1)与(2)脚短接一下,灯闪亮一下,初步判断Ic未损坏。把组装好的线路板清理检查一遍后上机通电,热水器加热正常。

  经查那块严重损坏的电路板上的IC完好,于是找来一块万能线路板,按下图搭焊一个电源板,试机加热正常。
