美的MC-SH209电磁炉,用汤锅能加热,而炒锅不能加热
来源:本站整理  作者:佚名  2011-07-18 18:59:33



  此电磁炉“汤锅能加热”说明主电路板基本正常,但用美的专用炒锅进行试机,故障依旧,由此可见故障还是在主电路板上,其维修方法如下:

  1.先测整机“三”电压。测得高压供电电路中滤波电容C11(5μF/275V)两端电压为+305V,低压供电电路中滤波电容Ec91(220μF/25V)两端电压为+18V,低压供电电路中滤波电容EC94(100μF/16V)两端电压为+5V,均正常。

  2.检测电网电压检测电路。测得单片机U1(10)脚(V+取样)对地电压为+2.8V,正常(取样电阻R6为820kΩ/0.5W)。

  3.检测电压浪涌检测电路。测得U1(1)脚(V+取样)对地电压为+0.8V,正常(取样电阻R17为820kΩ/1W,R18为150kΩ/0.5W)。

  4.检测IGBT管高压检测电路。测得U1(18)脚(V+取样)对地电压为+0.7V,正常(取样电阻R11为300kΩ/1w、R13为-30kΩ/0.5W)。

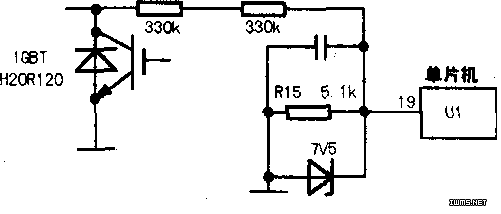

  5.检测同步电压比较电路。测得U1(20)脚(V+取样)对地电压为+2V,正常,但U1(19)脚(V-取样)对地电压升至+3.2V(正常值为+1.8V),至此表明故障在U1(19)脚的相关电路中,如图所示。经查取样分压贴片电阻R15(5.1kΩ)已变值,换新后故障排除。
