上电试机，将原配锅具直接放到炉面上，或将锅具底部倾斜45℃放入炉面，均出现报警不加热现象，只要将锅具慢慢向上提高约1cm，电磁炉就立即停止报警，并进入加热状态。

　　测得高压供电电路中滤波电容C4（5μF/275V）两端电压为+305V，正常；测低压供电电路中滤波电容器EC91（220μF/25V）两端电压为+18V，正常；测低压供电电路中U90输出端的滤波电容EC94（100μF/16V）两端电压为+5v，正常。若上述电压异常，会出现爆IGBT管、不停地检锅、断续加热、不报警不加热等故障。

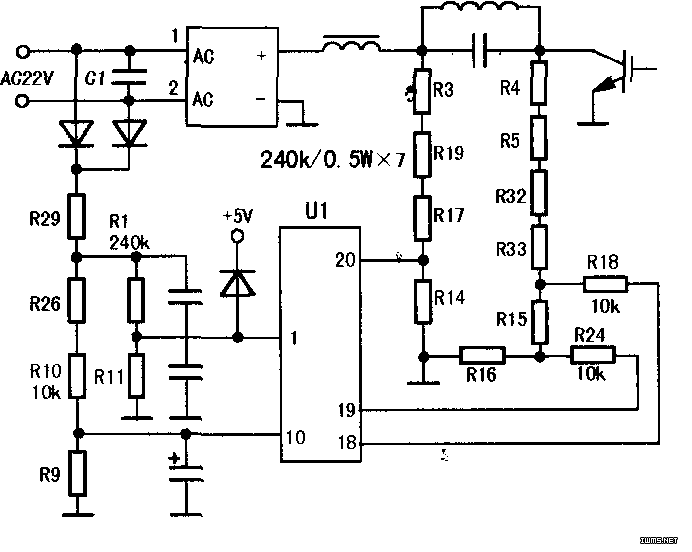

　　如图所示，测电网电压检测电路中取样电阻R1（240kΩ/0.5W）下端（即单片机U1（1）脚）对地电压为+1.1V，正常。若该点电压异常，会出现不停地检锅、断续加热、显示故障代码E7、E8或有时能加热有时不能加热等故障。

　　测电压浪涌检测电路中取样电阻R10（10kΩ）为下端（即单片机U1（10）脚）对地电压为+3V，正常。若该点电压异常，则会出现不停地检锅、断续加热、有时能加热有时不能加热或开不了机等故障。

　　测IGBT管高电压检测电路中取样电阻R18（10kΩ）下端（即单片机U1（18）脚）对地电压为+1V，正常。若此点电压异常，则会出现爆IGBT管、不停地检锅、断续加热、不报警不加热或报警不加热等故障。

　　测同步电压比较电路中v一取样电阻R24（10kΩ）下端（即单片机U1（19）脚）对地电压为+3V，正常。若该点电压异常，会出现爆损IGBT管、不停地检锅、断续加热、不报警不加热或报警不加热等故障。

　　测同步电压比较电路中v+取样电阻R17（39kΩ）下端（即单片机U1（20）脚）对地电压为+3.1V，略微偏低（正常值约为+3.2V）。

　　若该点电压异常，则会爆损IGBT管、不停地检锅、断续加热、不报警不加热、及报警不加热等故障。至此，故障范围已明确，检查V+取样电阻R3（240kΩ/O.5W）、R19（240kΩ/O.5W）、R17（240kΩ/O.5W），发现R3阻值增至300kΩ。换新R3后上电开机，故障排除。
