杂牌电磁炉,通电后面板指示灯不亮,也听不到蜂鸣声
来源:本站整理  作者:佚名  2011-07-19 14:00:19

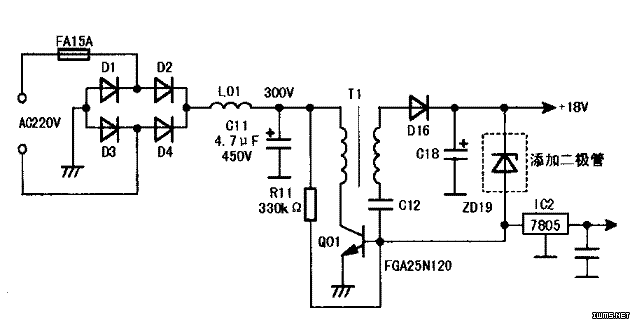

  该机低压开关电源局部电路如下图所示。220V交流电经15A的保险管及主电路整流桥堆D1~D4整流后,变为3(J0v直流电压,再经C11(4.7μF/450V)滤波,一路经开关变压器T1初级绕组加至开关管Q01(FGA25N120)的集电极;另一路经启动电阻R11(330kΩ)加至Q01的基极,使之导通。T1次级绕组电压经D16整流、c18滤波得到18V电压。18V电源除给控制电路供电外,还给IC2(7805)供电,使之得到标准的+5V电压。

  电磁炉要正常工作,+300V、+18V、+5V这三组电压缺一不可。否则,无法开机。就本电磁炉而言,+300V、+18V电压正常,而+5V电压没有,很显然7805损坏,换之故障排除。从下图可知,造成7805损坏的根本原因很可能输入电压为+18V,过高,功耗过大。查阅资料得知,多数电磁炉在7805输人端加了一只降压二极管(8V左右)。为此,在该处加了一只8V稳压二极管(ZD19)后,故障排除。
