创维29TI9000彩色指示灯亮,呈现三无
来源:本站整理  作者:佚名  2011-07-20 20:41:06



  此机采用超级芯片TDA9373PS/N2/AI1126),指示灯亮,呈现三无状态。.

  拆机后发现电源模块采用STRF6456。断开行供电电阻R303后接一灯泡开机,灯不亮,测得+B为32V左右。用遥控器和按面板上的STANDBY键均不能二次开机。测量超级芯片(UOC)(1)脚电压OV,此机为高电平开机,短接Q605(C1815)的c、e极后+B升至140V,说明电源正常。

  考虑到5P3O机芯彩电因存储器损坏或数据丢失引起不开机的故障居多,于是换上一块写有原厂数据的存储器24CO8后开机,测量TDA9373PS的(1)脚电压为1.7V左右,灯泡亮,测量+B电压140V正常(未二次开机),但行电路没有工作。测量行推动管Q301(C2482)c极电压为1.9V,以为R301、R302(8.2kΩ)变质,拆卸时发现此电阻非常烫手,测重阻值正常。测得Q301的b极电压为0.75V,不正常。断开b极后其c极电压为140V,测量TDA9373PS(33)脚(行激励信号输出端)电压为8V,说明行不工作是由于保护电路起控了。

  测量电源部分的140V、70V、15V、12V、8V、5V电压均正常,TDA9373PS的5V、8V供电也正常;查行、场脉冲电路未见有损坏的元件,代换场输出TDA4863无效。测量UOC芯片的保端(36)脚电压为1.5V,(49)脚电压为0.6V,检查此电路未见异常。

  在维修中还发现下述异常现象:连续接电源开关几次后就出现指示灯亮,+B保护脚只有32V;当呈待机状时,如果用万用表测量UOC(1)脚有时可自动开机,但是行输出始终不工作,和未换数据前的故障现象一样,好像CPU工作异常。测量UOC的(2)脚(SCL)电压为0.2V(有时开机后SCL电压:为4.8V),(3)脚(SDA)电压为4.8V,按遥控器和面板按键总线电压不变化,怀疑总线异常。挂有总线的IC仅有TDA9859,断开TDA9859(16)、(17)脚后开机无效。拔掉面板插件CNOO2,代换X201(12MHz)品振及C219、C218(33pF)与CPU复位电路元件,故障不变。

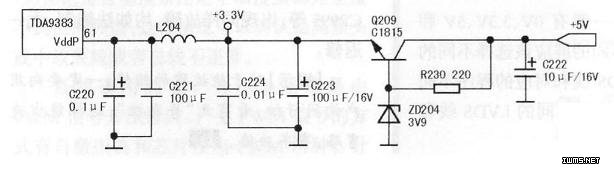

  测量TDA9373PS的各脚电压,发现(61)脚电压仅为1.9V,测量Q209(C1815)的c极电压为5V,e极电压为3.3V,正常。3.3V送往(61)脚仅通过电感L204,如图所示。测量L204有几千欧的阻值,代换后开机一切正常。

  正常后,UOC的几脚电压如下:(3)脚电压为3.8V~4.9V,随接收指令而波动;(1)脚电压为0/3V随开/关机控制变化,(33)脚0.6V,(61)脚3.3V,(36)脚1.55V、(49)脚2.9V左右。Q301行推动管c极电压为38V,b极电压为0.45V。

  【提示]

  1.检修该类故障时,除检查UOC的+5V、+8V供电外,还应检查3.3V供电。

  2.本机中的供电电感L204易出现变质现象,其故障常表现为启动困难或自动关机。
