夏新SVD696H2型SVCD机通电后待机指示灯壳,显示屏灯丝亮,但不能开机
来源:本站整理  作者:佚名  2011-08-02 06:38:09

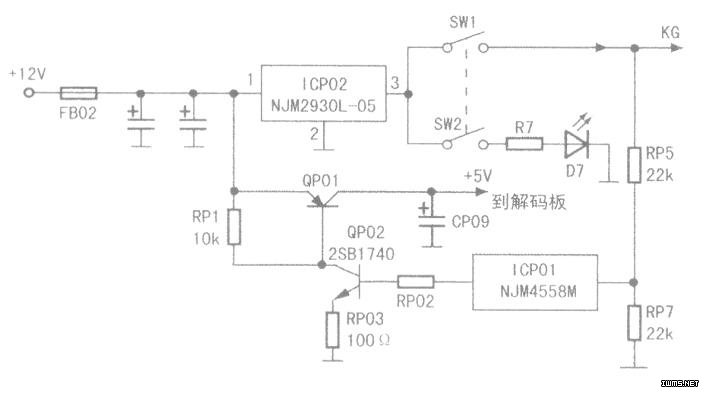

  该机RF前置放大采用AN2550(部分产品采用CXA2549),解码电路采用ESS4118、ESS3883,伺服驱动采用BA6392FP。开机测得解码板上无+5V电压,进一步检测发现ICPO2(NJM2930L-05)(3)脚无+5V输出,如图所示。ICPO2输出的+5V电压送往电源开关SW1,当闭合SW1后,+5V形成开机(KG)信号。同时,+5V电压一路经R7加到指示灯D7上,D7亮:另一路经RP5、RP7分压后送到NJM4558M(ICPO1)的同相端,经ICPO1放大后送往QPO2基极,QPO2导通,QPO1也随即导通,输出+5V供电给解码板,整机工作。

  经查ICPO2(1)脚+l2V电压正常,判定ICPO2损坏,由于哲无此IC,试用一块三端稳压块LM7805代换后试机故障排除。
