海信TC2105彩电(A3机芯)部分频道黑屏
来源:本站整理  作者:佚名  2011-08-02 17:53:16

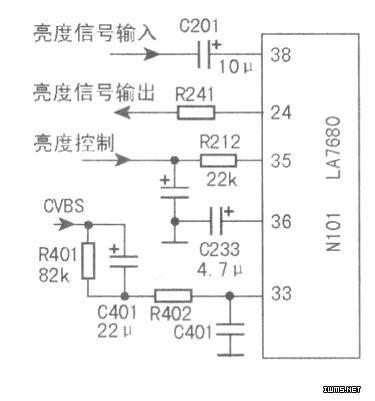

  怀疑亮度通道有故障,如图所示,LA7680(N101)(38)脚输入的亮度信号经内部电路处理后,从(24)脚输出送往未级视放电路。(35)脚为亮度控制输入端,(36)脚为亮度信号钳位电容连接端,经查(35)、(36)脚电压正常。

  仔细观察故障现象后发现,只有固定的几个频道才有黑屏现象,可见黑屏,故障与信号强度有关,而与信号强度直接相关的便是同步脉冲幅度,于是转向检查同步分离电路。N101内置同步分离电路,其(33)脚为视频全电视信号输入端。实测得该脚电压在黑屏时远低于正常值7V。检查该脚外围电路,发现电阻R401已由82kΩ增至400kΩ。换新后试机,故障排除。

  提示:若LA7680(36)脚外接电容C233漏电,会使IC内部亮度通道关闭,(24)脚电压由正常时的3.3V升至7V左右从而出现无光栅故障。
