海信TC2111彩电(A3机芯)光栅很暗,将亮度、对比度调到最大时,屏上只有较暗淡的光
来源:本站整理  作者:佚名  2011-08-02 17:53:20

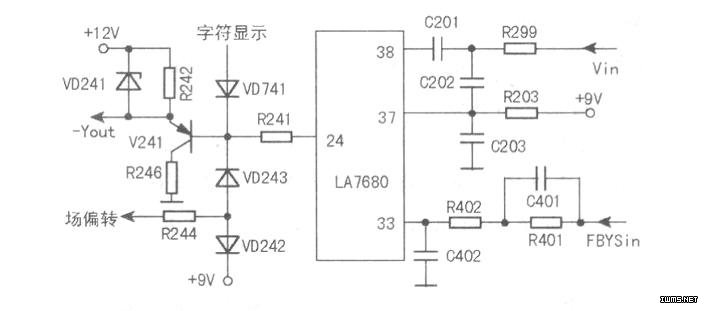

  由于字符正常,可排除显像管及显像管供电电路的故障,分析故障可能出现在亮度通道中。如图所示,测LA7680(38)脚(亮度输入端)及(37)脚(微分输入及清晰度控制端)电压及外围元件,均正常。测得亮度信号输出端(24)脚电压偏高(7V左右),但查外接缓冲电路V241及外围元件无问题,代换V241,故障未排除。此时怀疑LA7680内部有问题,但换斩后故障依旧。LA7680(33)脚是同步信号输入端,若此脚无同步信号引人,会造成亮度通道中的钳位电路不能正常工作,从而使LA7680(24)脚电压升高,造成显像管阴极电压升高,导致光栅变略。仔细检查(33)脚外接元件,发现电容C402漏电,更换一只l800pF电容后,故障排除。
