该机在正常收看中,突然声光全无,机内发出轻微的“咬咬”声。据用户反映,该机出故障的时间毫无规律,有时可正常收看数天,有时开机后仅能正常收看几十分钟。

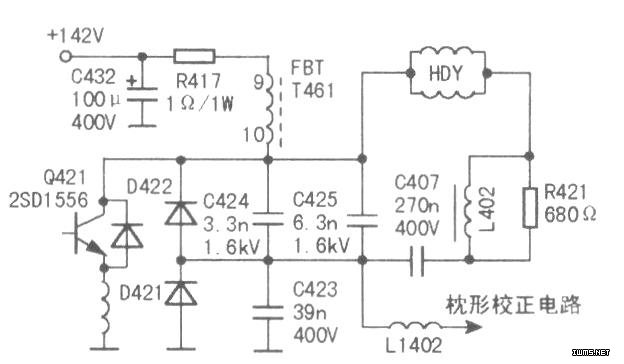

经查十500V电压及开关电源输出的+l45V、+l2V电压均正常,损坏件仍为行管Q421及行供电限流电阻R417,如图所示。
根据故障现象分析:R417开路损坏,应是Q421击穿后行电路过流所致;收看中不定时击穿行管,说明电路中某元件不良,导致行管过压或过流击穿。首先检查开关电源电路,长时间检测+B的电压(+145V,实测为+142V)稳定,无波动现象,这基本排除了+B电压骤然升高击穿Q421的可能;接着逐一检查行逆程电容C423~C425,均无开路或容量减小现象,这基本排除了逆程电压过高击穿Q421的可能。综上所述,过压击穿Q421的可能性得以排除,看来Q421击穿的原因应为行电路过流。
检查行输出变压器T461及行偏转线圈,未见明显异常。怀疑T461性能不良,代换后试机几小时故障再次出现,但在出故障前,行管温度正常。既然能正常工作几小时,可见问题并不一定是某一元件热稳定性不好,应是另有“隐情”。检查行激励电路、行变各输出端负载及枕形校正电路,一无所获。
转变思路,该机故障是不是有元件接触不良呢?若是,哪又有什么元件开路后会引起行电流过大呢?记得资料上讲过“大屏幕彩电行偏转开路屡烧行管”这一现象,于是仔细检查行偏转线圈插头及其外围电路,发现S校正电容C407一脚焊点有裂纹,补焊后长时间试机,故障未出现。
C407脱焊后,行偏转回路断路,使得行管在逆程时间内也会短暂导通,因此行管易击穿损坏。
提示;S校正电容与行偏转线圈组成串联谐振电路,因此行偏转线图中的锯齿波电流不再是线性的,而是正弦波曲线的一部分。
也就是说,锯齿波电流的两端略有弯曲,成“S”形,从而起到校正显像管延伸性失真的作用。
由于S校正电容工作在行频状态,频率高且谐波分量丰富,故要求其频率特性好,现多采用金属化聚丙烯膜S校正专用电容。
