从上述现象分析,此故障属于热机场线性不良故障,应重点检查场交直流反馈电路。

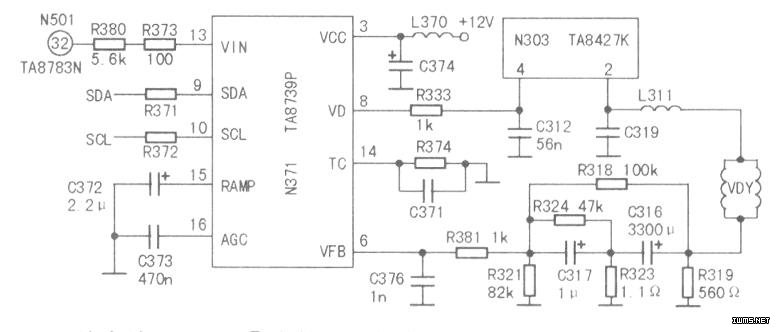

该机场输出块采用TA8427K(N303),枕校集成电路采用TA8739P(N371)。N371带有总线接口,可输出场激励及东西校正信号。N371(6)脚为场反馈信号输入端,校正后的场激励信号从N371(8)脚输出,如图所示。
首先检查N371(6)脚外围的场负反馈电路,经查R321、R324、C317、R318等元件均正常;代换C316、C317等元件故障依旧。扩大检查范围,测量N371其他引脚电压均正常。考虑到N371(15)脚(斜坡脉冲形成端)、(16)脚(AGC)外接电容C372、C373不良也会引起线性不良故障,但检查后并未发现异常。试换N371,无效。接着检查N303周围的电路,将场块及外围的可疑元件进行了代换,场线性仍未改善。至此,维修陷入困境。
由于N371带有总线控制功能,会不会是总线数据有问题?进人总线调试状态,查看LIN(场线性)、VSC(场S校正)、VPS(场中心)、VCP(场补偿)这四项数据,与资料对照未见异常。
再次检修时,观看此机的图像,觉得此机在收看测试卡信号时,整个图像略微偏上,决定先调整一下再说。进入总线调整状态找到场中心(VPS)一项,将数据减小1后,在图像中心下移的同时,图像上都的压缩现象也随之消失了,故障竟然被排除了,真可谓“歪打正着”。随后对此数据进行反复调整,发现调整该项时,图像的场中心可自由移动,当图像上移到最上的位置时,上部就会出现压缩现象,从而形成此故障。
分析此机故障原因是,开机一段时间后,元件因受热部分性能参数发生微小变化,使得场反馈量发生改变,进而引起场中心的变化,产生场线性不良故障。
此后又维修过多台此故障的同型机,进入总线用遥控器将VPS项的值减小1或2即可。
