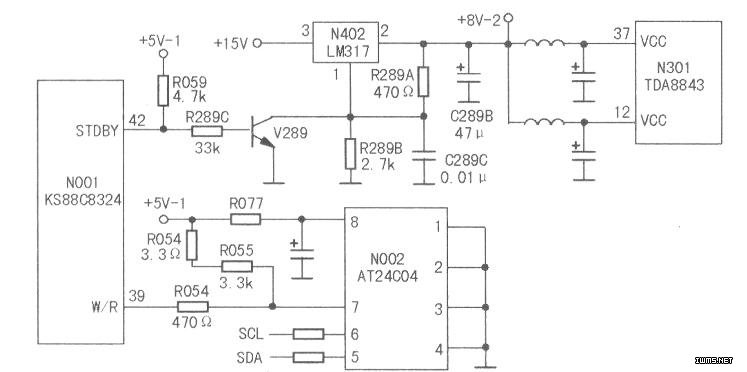

测得开关电源各组输出电压均正常，这说明电源部分工作正常，再测小信号处理集成电路TDA8843(N301)（37）、（12）脚均无8V供电。该8V电压实为三端可调正电压稳压器N402(LM317)输出的+8V-2电压，但N402的工作受CPU(KS88C8324，NOO1)控制，如图所示。待机时，NOO1（42）脚(开/待机控制端)电压为4.9V(高电平)，三极管V289饱和导通，N402（1）脚对地电阻极小，则N402无输出，整机进入待机状态；开机时，NOO1（42）脚输出低电平，V289截止，N402输出电压值由R289B与R289A的阻值决定，约为8V，N301得电工作。

　　实测NOO1（42）脚电压为4.9V，这说明CPU已输出待机指令；遥控或键控开机均无效，说明CPU未进人工作状态。检查CPU的工作要素：复位端（33）脚电压为5V，正常；测（31）、（32）脚电压正常，代换晶振ZOO1，无效；查键控电路也无异常，难道NOO1有问题？

　　想到存储器NOO2工作异常也将导致CPU不能进人工作状态，遂对NOO2各脚电压进行测量，发现NOO2（7）脚(写保护端，高电平时写保护)电压为OV，而正常时该脚电压应为高电平。N002（7）脚通过电阻RO54与NOO1（39）脚相接，又通过上拉电阻RO55与+5V-1电压相接，如此设计的目的是，当需要由外接FC机对存储器写入数据时(例如生产流水线上的白平衡自动调试)，由PC机通过插座将NOO1A（39）脚、NOO2（7）脚电压同时拉低，此时便可对存储器进行写操作。当机器正常工作时，NOO2（7）脚、NOO1（39）脚同时为3.5V高电平，CPU通过总线从存储器中读出数据。在路测量RO54、RO55的阻值，发现RO55阻值远大于3.3kΩ，显然不正常，拆下检查，RO55已开路，换新后故障排除。
