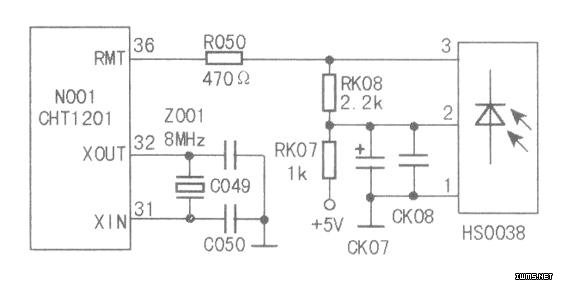

根据由外到内的检修原则,首先怀疑遥控器有问题,经查并无异常,且用一好的同型遥控器试机,仍不起作用,可见问题出在电视机电路上。该机微处理器CHTl201(NOO1)(36)脚为遥控信号输入端,如图所示。
按压遥控器的按键时,(36)脚电压在4.2V~4.9V间变化,这说明NOO1(36)脚内外电路基本正常,是什么原因导致遥控失灵呢?联想+300V滤波电容失容也会导致遥控失灵,但代换了+300V滤波电容后故障依旧。
彩电控制系统一般接收两种信息指令:
一是红外遥控发射器发射的遥控编码信号;二是本机键盘输入的人工操作指令。
CPU是否能完全正确地执行这两类信息指令,不仅取决于CPU自身,还取决于CPU的外部因素,如复位、系统时钟频率等。对复位电路仔细检查未发现异常,试用8MHz晶振代换NOO1(31)、(32)脚外接晶振ZOO1后试机,故障排除,说明原时钟晶振频率已严重偏离正常值。
