根据光栅幅度不稳定这一故障现象判断,+B电压(+l45V)不稳定,但实测得+B电压非常稳定,且开关变压器输出的其他电压均正常。该机的行场小信号均由数字板输出,是不是数字板工作异常呢?测量数字板的工作电压正常,各焊点也无接触不良现象。代换数字板后试机,故障依旧。
既然各组供电正常,加之行场扫描电路和伴音电路同时出故障的可能性不大,那么什么电路能够同时引起这两种故障呢?

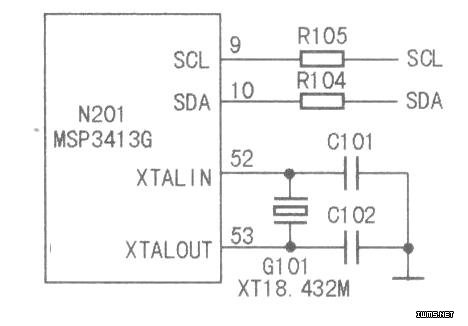

总线异常的可能性最大。于是逐一断开跨接在总线上的电路,当断开丽音处理集成电路MSP3413G(N201)(9)、(10)脚后,图像恢复正常。由此可见,该故障系MSP3413G工作异常所致。在测得N201各脚电压基本正常后,根据经验,决定先代换(52)、(53)脚外接晶振G101,如图所示。代换后试机,图声正常。
提示:在检修多种故障现象并存的总线彩电时,若这些故障现象无直接关联,在确认供电正常的情况下,应重点检查总线控制电路。
