长虹CHD2995数字高清彩电(CHD-2机芯)开机后伴音正常,无光栅
来源:本站整理  作者:佚名  2011-08-02 17:53:59

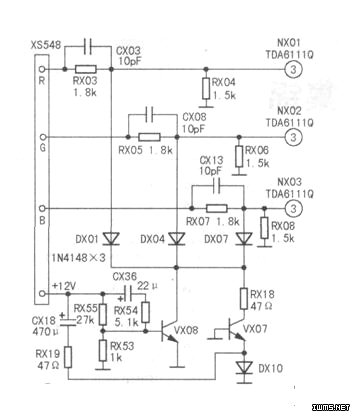

  调高加速极电压,屏上出现回扫线。测得显像管R、G、B三阴极电压均为214V,表明电子枪已截止。测数字板(IPQ板)送出的R、G、B三基色电压(即测末级视放板上插座XS548的R、G、B三脚电压),均为4.4V,表明IPQ板送来的R、G、B三基色基本正常,故障应在未级视放板上。检测末级视放板,测得三块视放电路TDA6111Q(NXOl~NXO3)(3)脚电压均为1.OV,明显偏低(正常值应为3.2V)。如图所示,视放块(3)脚外接由VXO8、VXO7及二极管DXO1、DXO4、DXO7组成的关机消亮点电路,这些元件在开机后均处于截止状态;关机时均处于导通状态,降低视放块(3)脚电压,从而达到关机消亮点的目的。

  检查上述电路,发现DXO1、DXO4、DXO7负端电压均为0.2V(正常时应为3.8V),表明DXO1、DXO4、DXO7均导通,而正常时应处于截止状态。断开VXO8c极时,NXO1~NXO3(3)脚电压上升到3.2V,测VXO8b极电压为正常的0.24,由此判定VXO8c、e极间漏电。取下VXO8检测,其c、e极间正反向阻值均为40Ω左右,换斩后试机,故障排除。
