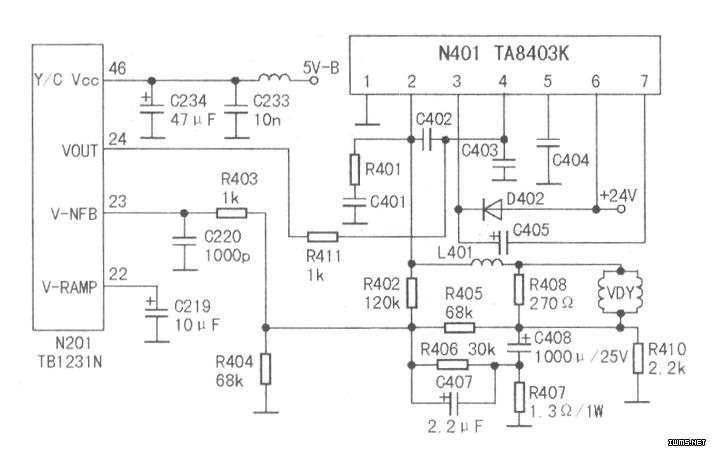

如图所示，实测得TA8403K(N401)（6）脚供电+24V正常，但（2）脚(场扫描输出端)电压为8.2V，低于正常值+l3V，（7）脚(泵电源输出端)电压为0.3V，低于正常值1.6V。

　　从上述测试数据看，场输出块N401工作异常。代换升压二极管D402及升压电容C405后无效，接着检查N401(2)脚外围的场输出支路，未发现异常；先后代换了场输出电容C408及反馈支路中的阻容元件C407、R404~R4O7，故障依旧；怀疑N401不良，换新后故障仍未排除。

　　转向检查场小信号形成电路。小信号处理块TBl231N(N201)内部无独立的场振荡电路，其激励脉冲由行脉冲分频产生，场分频器产生的场脉冲信号直接送往场锯齿波形成电路。N201脚外接元件和IC内部相关电路组成场锯齿波形成和场反馈电路。N201(22)脚外接场锯齿波形成电容C219.由于其容量大小和性能直接影响场锯齿波的幅度和线性，故首先对其进行代换，仍无效果。测得（22）脚、（23）脚(场反馈输入端)、（24）脚(场激励脉冲输出端)的电压分别为3.2V、3.4V、0.5V，均低于正常值。检查（23）、（24）脚外围元件，均无异常，是什么原因导致脚电压均偏低呢？

　　重点检查N201各供电端电压，发现（46）脚(亮/色电路供电端)电压仅为2.OV，远低于正常值5V。检查此路元件，发现5V-B电压通过一只外形像色环电阻的元件与N201（46）脚相连，但图纸上并无此元件。按电路分析，此元件应为电感。实测该电感两端有近3V的压阵，明显不正常，拆下检查发现其直流电阻在lkΩ左右：，用一根导线连通后试机，光栅正常，此时N201（46）脚及（22）-（24）脚的电压分别为+5V、4.2V、4.8V、1V。

　　提示：该机场输出电路采用东芝公司设计的TA8403K，最大输出电流为1.8A。同由该公司设计的场输出块TA84271(的最大输出电流为2.2A，可直接代换TA8403K。
