长虹SF2151彩电(CH-16机芯)电源指示灯亮,不能二次开机
来源:本站整理  作者:佚名  2011-08-02 17:54:04



  该型彩电采用东芝超级芯片TDA9370,掩膜后型号为CHO5Tl6O6(N1OO),(63)脚为行工作状态控制端,开、待机状态时的电压分别为OV、2.7V。

  开机测得(63)脚电压始终为2.7V,而遇控发射与输入电路均正常,怀疑N1OO微处理器未工作。

  经查N1OO供电电压均正常,于是转向检查(58)、(59)脚外接的晶振电路。

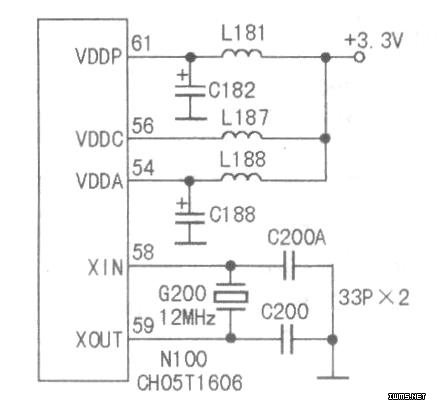

  如图所示,晶振电路产生l2MHz脉冲信号,不仅作为N1O0内部微处理器电路正常工作的时钟信号,还作为图偬中频信号、色度信号及行脉冲形成处理电路正常工作的锁相信号。

  根据经验,正常工作时l2MHz品振(G200)两端应有约0.2V的电压差,但实测两脚无电压差,估计由G200与N100内部相关电路组成的时钟振荡电路未工作。试换G200后故障排除。

  提示:长虹CH-16机芯彩电所用超级芯片型号较多,虽然掩膜后的型号命名前缀仍为CHO5Tl6,但后缀两位数字有差别,其互换规律如下:1.由TDA9370或OM8370掩膜的CHO5Tl6O2/04/07可互换;CHO5T1630可替换CHO5Tl6H/21,但CHO5Tl6ll/21不能替换CHO5Tl63O。2.由TDA9373掩膜的CH()5Tl6l9可替换CHO5Tl6O6/08,但CHO5Tl6O6/08不能替换CHO5T16l9。3.由TDA9383掩膜的CHO5Tl6Ol/03后缀字母为N2H和N21的不能互换。4.由OM8370掩膜的CHO5Tl623/31可与CHO5Tl6O9互挟。
