AMD K7系列主板不能加电
来源:本站整理  作者:佚名  2011-08-07 07:04:46



  在维修AMDIC7的主板时,经常会遇到比较怪的加电问题,测量主板加电所必需的StandBy电压、32.768kHz晶振、RTCVCC电压等几大图索都是正常的,但触发开关就是不能加电或是插上ATX电源后主板就自动加电。此时,大家不妨在主板上拽一下是再有ATTP1的8引脚的芯片元件。

  如上图所示,ATTP1是台湾钰硕公司生产的具有监控功能的芯片,他提供了独立的温度监控功能.温度超过设定数值时,就会自动切断电源,停止整个系统的工作,以达到保护CPU的目的.几年前炒得火热的K7CPU的烧不死功能,就是由该芯片来实现的。由于它连接着ATX电源的PSON#信号,如果该芯片不良会引起不上电,或插ATX电源后自动上电但全板无复位信号等故障。

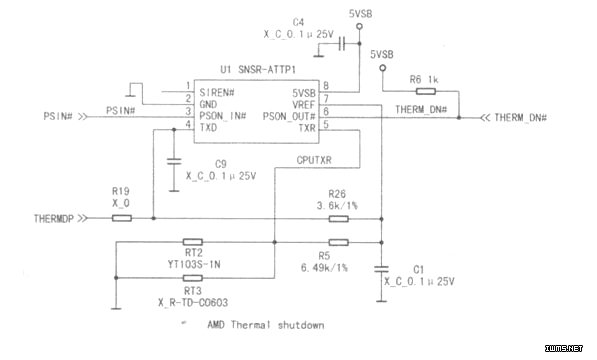

  由下图分析可以得出,主板的PSON#信号,由ATTP1的第(3)脚输入,第(6)脚输出,第(4)、(5)脚则为温度监控信号,与CPU座内的热敏元件RT2相连,以达到测温目的。如果CPU温度异常升高,RT2感知后传送给ATTP1,而后ATTP1使自动拉高PSON信号到5V,从而达到使ATX电源停止供电的目的。以此来停止CPU的工作,达到保护CPU的目的。但由于ATTP1与PSON#信号密切相关,所以如果ATTP1本身不良,就会使PSON#信号被错误的拉高或拉低,所以也就引起不能上电,或自动上电的故障,因此在维修有ATTP1的主板时、如发现不上电或白动上电的故障(其他常见的相关测试点都没有故障的话),就可以试着更换ATTP1来进行解决。但ATTP1不易购买,这是大家比较头疼的事,通过分析ATTP1的工作原理可知,多数情况下,这个所谓的烧不死功能并不需要,对于维修人员来说,用最小的成本,保证主板能正常使用,这才是重要的,所以对于温度监控功能暂可不用理会,只关注(3)、(6)脚的PSON#信号就可以了。由固3可以看出,PSON#由(3)脚进,(6)脚出。如果放弃监控功能的话,完全可以将ATTP1摘掉,将(3)、(6)脚短接,去掉ATTP1监控模块,使PSON#直接与ATX连通。这样就可以解决由ATTP1引起的不加电或自动上电故障。但是在更改线路时,最好通知客户,以求避免改动线路所引起的不可预料的后果。
