微星845系列主板触发电源开关无反应
来源:本站整理  作者:佚名  2011-08-07 07:04:48



  此故障多见于销量很大的微星845系列主板,如845Ultra-C、845EV、845EMAX等型号。其具体故障现象为触发电源开关无反应,测量PCI槽上A(14)脚的3.3VSB电压发现无电压或电压偏低。这种情况基本上都是由于5VSB转3.3VSB电压的MOSFET管损坏引起,如下图所示的Q28管。

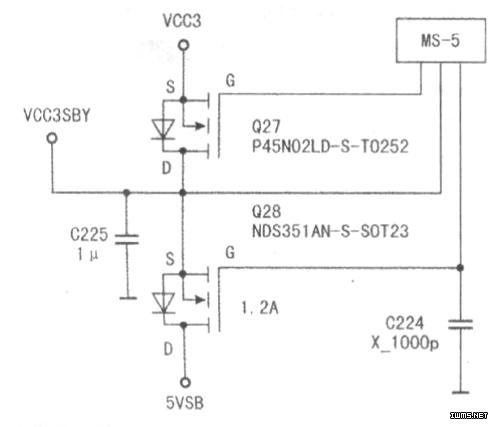

  由下图可以看出,微星845系列主板3.3VSB转换电路是由MS-5Q27(P45NO2LD)、Q28(NDS351AN)来实现的,在插上ATX电源的待机状态下,ATx电源的5VSB电压由图中的Q28提供,5VSB电压由Q28的D极输入,MS-5提供给G极一个控制电压用来控制S极输出电压为3,3V,Q28的S极同时也与Q27的D极相连接,这样的设计是为了实现3VDUAL的电压(即双电压)设计,在待机情况下由Q28输出3.3VSB的电压,当主板正常加电后,由VCC3电压通过Q27接替Q28转换出的3.3VSB电压,这样的设计可提供更稳定和功率更大的电流。

  在该系列主板中,5VSB转3.3VSB的MOSFET管损坏的几率很高,如果在测量PCI槽的A(14)脚电位时发现无电压或电压异常,可以首先检查这只MOSFET管是否损坏,一般来说这只MOSFET管损坏会有比较明显的外观特征,如MOSFET管烧坏泛白、表面有一个烧伤的小点等。当然更准确的方法是测教MOSFET管的S极是否正确的输出了3.3VSB电压(需要注意的,在测量电压之前首先要用万用表的二极管挡测盘MOSFET的S权对地阻值是否短路,如果对地的阻值短解州南桥已经损坏,应首先将南桥短路的故障处理)。如果MOSFET管输出的电压异常,将这只NDS351的MOSFET管更换,一般更换后都可以将故陴排除,但一定要用351或与351同规格的MO6等型号的管子来替换。

  由于板型不同,351的元件号也不相同,可能是Q28,也可能是Q24。但在PCB上的位置都处于ACP利PCI的中间,如果无法确定是虾一只MOSFET管.可以将万用表打到蜂鸣挡,红表笔接PCI槽的A(14)脚,黑表笔接地判断MOSFET的S极,有蜂鸣声且阻值为0的那个MOSFET,就是要查找的。
