SAL-22AB型超声诊断仪,开机后监视器无光栅
来源:本站整理  作者:佚名  2011-08-11 18:55:23

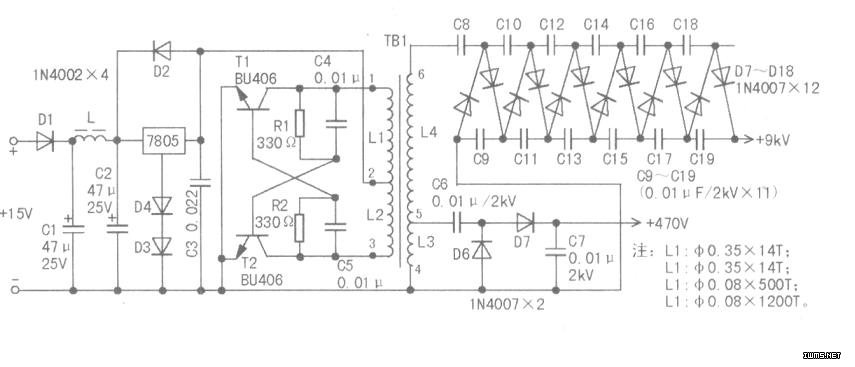

  根据故障现象,初步判断故障在电源电路或扫描电路。通电,测量中、高压,发现既无470V电压输入,制象管也无9kV高压供电。而中、高压均由DC-DC变换器提供,如图所示。

  检查该DC-DC变换器,发现变压器TBI及其周围元件已烧得面目全非。无奈,只能自己动手重新组装一个同类变压器。小心拆开原变压器,并记下各组线圈的绕制圈敌后,分别用不同线径的高强度漆包线绕制。

  变压器绕制好后,再进行浸漆处理晾干得用,然后根据电路要求购置好配件。其中,T1、T2组成推挽式自激振荡器;R1、R2、C4、C5、L1、L2决定自激振荡的振荡频率。

  自救振荡器的电源由机内的+l5V直流电源经三端稳压器7805稳压后供给。
