SSD-210XIIB型超声波诊断仪,字符显示正常,但图像信号暗淡,且模糊不清
来源:本站整理  作者:佚名  2011-08-11 18:55:24



  据故障现象分析,有图像信号表明探头工作基本正常,而图像模糊不清的原因可能是某种信号受到严重衰减。根据一般检修原则和程序,先测量各组输出电压,正常且稳定。试将探头置于手掌部位,使超声回波信号最强,分别调节增益、STC调节键,超声图像有微微变化,但图像信号仍显得较弱。

  以上试验可判定这部分电路工作基本正常,于是怀疑A/D、D/A转换电路板(EP-1894)存在故障。

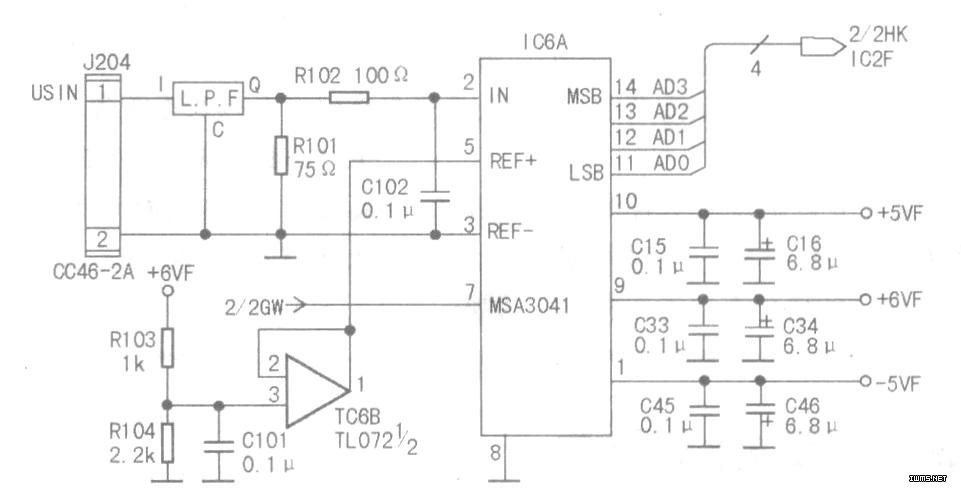

  EP-1894电路坂的部分电路如图所示。

  IC6A(MSA3041)为A/D转换器,模拟信号经低通滤波器(L.P.F)滤波后,经电阻RlO2加到IC6A(2)脚,再由IC6A(11)-(14)脚输出数据信号ADO~AD3。IC6B(TLO721/2)运算放大器为跟随器,其输出电压为0~1V。IC6A输出的数据信号ADO~AD3被锁存在IC2F中。

  通电试机,再次将探头放到手部位,用示波器测量IC6A(11)~(14)脚输出的数据信号均异常,但IC6A(2)脚的输入信号正常。分别测IC6A各相关脚电,发现±5V、+6V供电均正常、稳定,但(5)脚电压在2.OV左右波动。由于IC6B为跟随器,+6V电压经电阻RlO3、RlO4分压后加到(3)脚,其(11)脚输出为1.OV才对,自然IC6A的(5)脚电压应为1.OV。但实测IC6B(1)脚及IC6A(5)脚均为2.OV左右的波动电压,看来很可能是IC6B及其外围电路异常。

  断电后,检查RlO3、RlO4、C101,发现RlO4的阻值由2.2kΩ增至5.6kΩ。分析认为,由于RlO4变值,使③脚输入的分压值发生变化,所以IC6B(1)脚输出电压随之变化,自然IC6A(5)脚电压也发生变化,同时由于RlO4变值的不稳定性,所以IC6B(1)脚及IC6A(5)脚均呈现出异常的波动电压值,从而导致超声信号图像暗淡且模糊不清。

  更换R104后开机,超声图像恢复正常。
