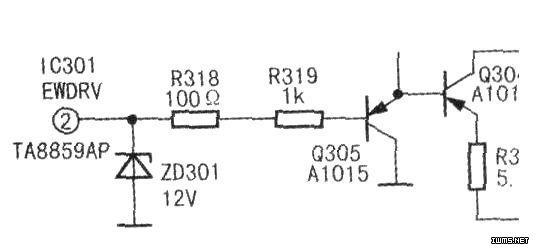

如图所示，开机测(2329两端电压为2．2V(正常为20V左右)，偏低。测Q303(D1499)基极电压约0．6V，说明Q303已饱和，测I(7301(TA8859)(2)脚枕校激励输出端电压为1V(正常值为7．2V)，(4)脚反馈输入端电压12V(正常值为7V)，换新TA8859后故障依旧。进一步检查发现ZD301(12V)稳压二极管性能不良，更换之，故障排除。

　　点评：由于ZD301性能不良，使TA8859AP(2)脚输出的场频抛物波信号被旁路到地，从而出现枕形失真故障。另外，图中枕形校正电容C329(通常采用无极性电容，耐压值不小于100V)容量易减小，出现枕形失真故障。
