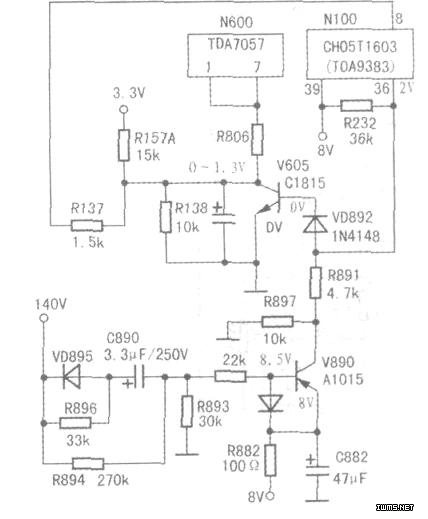

此朵二次开机后出现约8秒钟蓝屏和字符,2秒钟后黑屏,然后又出现8秒钟蓝屏,如此周而复始,在出现蓝屏的2秒钟内,只要不断地按动电视机面板上的频道“增、减”键,还能看见随频道号字符显示变化的正常图像,但无伴音。相关电路如图所示(图中所标电压为该机正常工作时的实测值)。
分析检修:测得主供电140V电压,正常:N100(CH05T1603)的(14)、(39)脚8V主板供电压在随彩电出现黑屏而消失,呈蓝屏时8V电压又恢复正常。查看图纸得知:行输出变压器T400(10)脚逆程脉冲经D461B(RU2)整流成13V再出N882(LY808)稳压成8V供给N100作为工作电压。为查出故障,决定将N100的8V供电改由开关电源提供。因开关电源变压器T803(17)脚输出的感应电压经VD832(Ru2)整流成15V电压,用一只Ru2二极管串接一飞线改搭接在N882的输入端口(1)脚。检测得N100(14)、(39)脚供电为稳定的8V,但依然不能开机。继续检测N100各脚电压。发现(36)脚由蓝屏转为黑屏时电压由5V降为OV;其(33)脚行激励脉冲输出由7V降至2.5V;(49)脚(束电流限制输入)在0-2.5V之问变化。
怀疑该机IIC总线数据改变,换用一块同型机存储器,故障依旧。由于是新型超级单片彩电,对其内部结构及各功能脚不甚清楚,查阅有关资料得知CH05T1603的(36)脚为HET保护输入(高压X射线保护/EHTO高压反馈端,其正常电压约2V。决定将CH051603的(36)脚悬空(解除保护)。二次开机几秒钟后(该型彩电二次开机约8秒后出现蓝屏和伴音,蓝屏显示约4秒钟后出现图像)。出现了行场幅度略缩小的图像,四周有1cm~1.5cm的黑边,且仍无伴音。由此可见故障原因应是N100(36)脚电压超过了保护阈值,从而关闭(33)脚的行推动信号。接着测得(36)脚悬空后电压为0V,但vr)892正端仍有5V电压。顺着N100(36)脚向后查,发现该机关机消噪声三极管V890(A1015)的基极电阻R894(270kΩ)开路。换新后,故障排除。
由于R894开路,使得V890开机后一直处于饱和状态,8V电压通过其e—c结、R891加至N100(36)脚。N100内部保护电路启动,从而关闭其(33)脚输出的行推动信号。
行停止工作后,8V电压消失,其(36)脚又降为0V。N100检测8秒钟后又开机,又检测,又保护。所以该彩电二次开机后呈现8秒黑屏、2秒蓝屏的奇特故障。
提示:从实修中发现大阻值电阻在电路中易失效开路。
